Как правильно пользоваться мультиметром

Рассмотрим, как измерить несколько электрических характеристик.

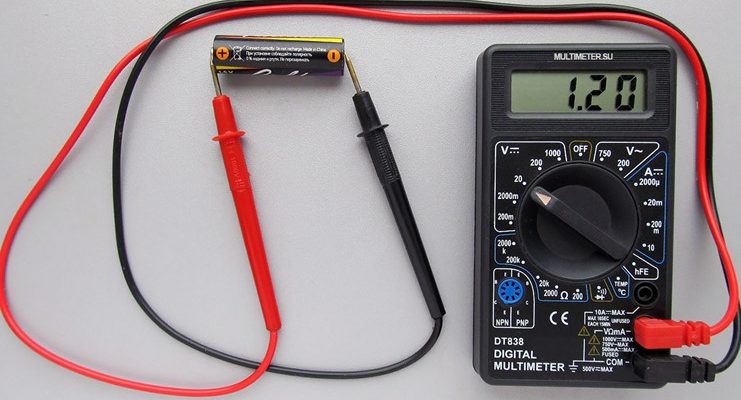

Потенциал

Алгоритм для определения напряжения:

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.

Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.

Измерение емкости производится по схеме:

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.

При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Функционал

Кругового селектора режимов нет, вместо этого в данной модели используются кнопки. По умолчанию диапазон подбирается автоматически, но можно перейти в ручной режим, нажав кнопку RANGE.
При подключении щупа в гнезда, предназначенные для изменения тока, автоматически включается соответствующий режим. Можно лишь выбрать тип тока(переменный или постоянный) и выставить ручной диапазон, кнопки остальных режимов в это время не активны.

При включении слышен щелчок реле и некоторое время отображаются все символы дисплея

Я не смог заставить себя снять пленку с экрана, поэтому экран немного «мылит», вот более четкая картинка

Подсветка горит постоянно пока включено питание. По умолчанию выключение происходит после 5 минут работы, есть звуковое предупреждение за минуту до истечении этого времени.
Для того чтобы выключить режим энергосбережения нужно во время включения зажать еще и кнопку «RANGE».
При успешной деактивации прозвучит 5 коротких сигналов и мультиметр будет работать пока не сядут батарейки, ну или пока его не выключат вручную. Данную процедуру нужно проводить во время каждого запуска если планируются продолжительные замеры. Как по мне — очень удобная функция.
Экран действительно неплох, только в двух местах есть искажение картинки — при повороте на 135 и 225 градусов и определенном отклонении. Гифка лучше покажет =)

Первым делом проверил комплектные сборные щупы, замкнув цепь на «крокодилах» — получилось 0.19 Ома.
Резистор на 100 Ом (допуск 5%) я выдрал из блока питания — не эталон конечно, но лучше чем ничего =)

Недостача 1.2 Ома, это без учета сопротивления щупов.

Ну и для примера на ZT301 с теми же проводами.

Еще один на 51 Ом (допуск 5%)

Не досчитал 0.79 Ома

Сопротивление измерял другими щупами, которые имеют сопротивление 0.15 Ома

Измерение напряжения.
Есть у меня занятная модель источника точного напряжения на основе AD584KH, не стал делать на него обзор, т.к. уже было несколько, а отличие в моем случае только в наличии корпуса и возможности зарядки.

Поверку никто не делал, поэтому буду отталкиваться от даташита. Погрешность показаний должна быть от 3.5 до 10 mV в зависимости от выходного напряжения

Думаю вполне себе уложился в пределы погрешности.

При измерении переменного напряжения, в верхнем правом углу дополнительно отображается частота

Измерение емкости конденсаторов

Магазина емкостей у меня нет, так что как и резистор, конденсатор вытащил из старого блока питания, поэтому сложно что-то говорить о точности измерений, но измерять емкость с помощью щупов само по себе — тот еще извращение, т.к. даже небольшое отклонение сопротивления цепи повлечет за собой значительное искажение полученных данных. В серьезных моделях для этого отведена специальная площадка.
2200 микрофарад

Полученная емкость 2.158 миллифарада(2158 мкФ). Потери — 0.042 миллифарада(42 микрофарада), что укладывается в допустимую погрешность

Еще один конденсатор вытащил из сломанного роутера

Но что-то с ним не так

Так же из полезного есть функция NCV — бесконтактное обнаружения напряжения. Если поднести корпус устройства к проводам, либо устройствам, подключенным к сети высокого напряжения, то по мере приближения к источнику на экране начинают появляться полоски от 1 до 4 и звучит прерывистый звуковой сигнал, при чем периодичность повышается с каждым новым делением.
Во время данного теста к проводу не была подключена нагрузка, напряжение — 220 Вольт.

Ах да, протестировал термопару.
Сразу после закипания

Через 15 секунд кипения

Ну и напоследок тест автономности. Во включенном состоянии ток потребления всего 23 мА

Расчлененка

Корпус вскрывается легко — нужно открутить 4 шурупа и выковырять из под резиновой вставки переднюю часть. Маркировку микросхемы так аккуратно потерли, как будто ее там и не было, плюс «капля», которую так же невозможно идентифицировать.

Элементов подстройки не обнаружено, но возможно есть что-то с обратной стороны платы. Я не смог туда добраться из-за вот такого дурацкого расположения токовых пинов. Похоже их вклеили в корпус.

Смог только немного приподнять плату чтобы ничего не повредить, но ничего кроме контактных площадок кнопок не обнаружил

Вообще изначально планировал написать мааленький обзор — экскурс без проверок точности, так как мне редко нужны максимально достоверные данные, но рука не повернулась такое публиковать, так что если кого-то обидел своими методами проверки оборудования(думаю будет минимум с десяток человек) — извиняйте и предложите более правильные методики, я переделаю =)

Всё что ждал от данной модели, я получил. Экран отличный, бонусом есть NCV, по точности не хуже того что у меня было в наличии

Всем добра =)

UPD
Кнопка HOLD работает как обычно, фиксируя данные на экране. Если зажать на 2 секунды, включается режим REL — режим относительных измерений.

Попросили проверить скорость чтения сопротивления от бесконечности до 1 Ома

Вырезал кусок из видео тестирования кабеля, накинул таймкод

По поводу плохой видимости экрана на солнце

Вот так да, как-то не очень, хотя глазами цифры рассмотреть можно

А вот так уже неплохо

Демонстрация задержки в режиме прозвонки

https://youtube.com/watch?v=ZI5A8KgLGAg%3Fautoplay%3D0%26hl%3Dru_RU%26rel%3D0

Краткий обзор мультиметров

Большинство тестеров производится в Китае. Они достаточно точно определяют электрические характеристики и при соблюдении правил эксплуатации надежны и долговечны. Важно знать, как пользоваться мультиметром для начинающих, чтобы при работе не возникло проблем.

Цифровые мультиметры DT

Мультиметр DT830B

Предназначен для измерения тока не выше 10 А. На корпусе 3 стандартных разъема и один для проверки транзисторов и диодов. Питание прибора осуществляется от батареи типоразмера «крона». Для нее нет отдельного гнезда на корпусе, она вставляется в при полностью снятой задней крышке.

В комплекте 2 щупа. Один черный, который подключается к разъему СОМ, другой красный — во второй или третий согласно измеряемой величине. Щупы изготовлены в бюджетном исполнении. При желании можно купить более качественные, но и эти вполне удобны для использования.

При проведении замеров сначала подключается черный провод, затем красный. Держать щупы нужно аккуратно, не касаясь металлических наконечников. Если «плюс» и «минус» перепутаны, прибор даст об этом знать знаком «-» перед числом на экране.

Максимальное значение напряжения для этого мультиметра — 500 В. При приближении к нему на дисплее появляется значок «HV» — High voltage, предупреждающий о высоком вольтаже. Если нужна максимальная точность измерений, необходимо учитывать сопротивление самих щупов. Это определяется при замыкании наконечников друг на друга. Модель DT830В недорогая. В комплекте может отсутствовать инструкция на русском языке.

При использовании тестера нужно учитывать особенности:

Мультиметр DT832

Модель очень похожа на предыдущую, но функционал расширен возможностью использования генератора и измерения температуры. Помимо щупов в комплект входит термопара.

Для удобства пользователей индикатор питания показывает разрядку батарейки, на дисплее появляется знак ВАТ. Система защиты содержит предохранители, которые при ошибке оператора перегорают, и тогда их необходимо менять на аналогичные новые.

Мультиметр DT838

Модель по виду и принципу работы очень похожа на предыдущую. Выполняет функции — измерение параметров постоянного и переменного тока, транзисторов, прозвонка плюс тестирование диодов, определение температуры, емкости конденсаторов. Генератора как в DT832 нет.

Щупы достаточно мощные и имеют большое сопротивление. В комплекте есть термопара с датчиком. Дизайн девайса более понятный, яркая шкала, крупные обозначения. Переключатель двухцветный, со светлой стрелкой на указателе. Это позволяет меньше ошибаться при перестановке режимов. При перегрузках на дисплее высвечивается «1». Для защиты от ошибок оператора в систему встроен плавкий предохранитель.

Мультиметр DT9208A

Модель имеет широкий функционал. С ее помощью можно:

Прибор укомплектован термопарой, которая используется для измерения температуры от -40 до 1000°С. Индикатор разрядки батареи — знак на дисплее +- — укажет, что пора заменить источник питания. При паузе более 15 мин срабатывает автоматическое отключение прибора. Для его включения необходимо нажать на кнопку Power.

Особенность DT 9208A — возможность измерять токи свыше 10 А. Для этого на корпусе присутствует отдельный разъем. Для удобства считывания данных дисплей можно повернуть и установить под нужным углом.

Все пределы защищены от перегрузок комбинированной системой. Информация на экране удерживается с помощью кнопки HOLD. Для защиты от химического воздействия и пыли комплектация может включать силиконовый кожух. Если его нет, рекомендуется приобрести самостоятельно.

Мультиметр DT9205A

Питание включается кнопкой Power. Внизу расположены 4 коннектора, в том числе для измерения тока свыше 20 А. Разъем для транзисторов — в правом верхнем углу. Нет функций определения температуры и частоты, использования генератора.

Мультиметр DT-61

Этот прибор объединяет 6 функций:

DT-61 предназначен для профессиональной и бытовой сферы. Цифровой мультиметр измеряет силу и напряжение постоянного/переменного тока, сопротивление, осуществляет прозвонку электрических цепей, тестирование диодов и определение температуры.

Помимо этого в его функционал включено измерение уровня шума в производственных цехах, школах, офисах, жилых домах, аэропортах. Прибор осуществляет проверку акустики студий, студенческих аудиторий и оборудования, работающего с выделением шумового загрязнения. Для перехода в режим шумомера переключатель нужно установить в сектор dCB, направить микрофон на источник звука (горизонтально). При сильном ветре рекомендуется применять ветрозащиту.

Функция люксметра используется при определении освещенности помещений. Светочувствительный селеновый фотоэлемент преобразует энергию света в электрическую и определяет интенсивность наклонно падающих лучей с высокой точностью. Для проведения измерений переключатель устанавливается в режим Lux.

Определение влажности воздуха производится в режиме ON. Необходимо разместить прибор в помещении как минимум на 2 часа. Показатели будут отображены на дисплее %RH.

Сейчас на главной

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ANENG AN882B+

Обратите внимание: цвет корпуса мультиметра может отличаться в зависимости от партии поставки и может быть в черном-красном, черно-синим либо в черно-зеленом цветах.

Технические характеристики, внешний вид и комплектация
товара
могут быть изменены
производителем без предварительного уведомления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ANENG AN870

Обратите внимание: цвет корпуса мультиметра может отличаться в зависимости от партии поставки и может быть выполнен в черно-зеленом либо черно-красном цветах.

Конструкция

Мультиметрами чаще всего называют именно цифровые тестеры. Они могут быть как переносными, так и стационарными для профессионального использования.

Самые удобные для домашнего применения — компактные мобильные модели, которые можно держать в руке. Внешне они представляют собой небольшие приборы в виде плоской коробочки. Питание предусмотрено от батареек. На передней поверхности расположены дисплей, дисковый переключатель для установки режима и смены диапазона, 3-4 разъема для щупов и 1 для транзисторов.

На дисплее высвечивается значение измеряемой характеристики. С помощью ручки управления задается режим (измерение силы тока, напряжения, сопротивления и т.д.). По кругу нанесены обозначения показателей и их диапазон. При установке переключателя метка или стрелка должны быть обращены в нужный сектор.

Разъемы служат для подключения щупов. Черный провод по принятым в электротехнике правилам всегда «минус». « Плюсом» может быть любой цвет, в мультиметрах он, как правило, красный. Для измерения температуры в комплект включается термопара.

Гнезда имеют обозначения:

Два последних используются как контакты для термопары. Отдельно расположен разъем для проверки транзисторов.

Приборы могут выпускаться в ударо-пыле-защищенном исполнении. От механических повреждений электронную начинку подстраховывает прорезиненный кожух, а герметичный корпус изготовлен из негорючего пластика.

Как выставить нужный режим

Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети.

Если характер тока изначально неизвестен, можно воспользоваться индикаторной отверткой:

Второе — нужно выбрать часть сектора для искомой характеристики. Стандартные обозначения:

Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.

Классификация

Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.

С помощью тестера можно найти:

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.

Преимущества аналоговых устройств:

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Цифровые

Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.

Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Плюсы цифровых тестеров:

Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.
