Приветствую! Сегодня я расскажу о мультиметре Best DT-9205M. Мультиметр очень даже неплох и вполне может конкурировать с более дорогими девайсами. Но к сожалению я его сжег((( Подробности и фото далее.
Для начала характеристики
* DC voltage: 200mV-1000V ± (0.5% +1)
* AC voltage: 200mV-750V ± (0.8% +3)
* DC current: 20mA-20A ± (0.8% +1)
* AC current: 20mA-20A ± (1% +3)
* Resistance: 200Ω-2000MΩ ± (2.5% +3)
* Capacitance: 2nF-200μF
* Crystal diode test: yes
* Diode test: yes
* Conduction Buzzer: Yes
Как видите внушительный набор функций, и погрешности терпимые (кроме сопротивления).
Приступим к обозрению
Поэтому купил на замену такие
Для сравнения использовал схожий по функциям мультиметр Mastech MY68
Постоянное напряжение: 326mV: ±0.5%, 3.26/32.6/326V: ±0.3%, 1000V: ±0.5%
Переменное напряжение: 3.26/32.6/326/750V: ±0.8%
Постоянный ток: 326μ/3.26m/32.6m/326mA: ±1.2%, 10A: ±2.0%
Переменный ток: 326μ/3.26m/32.6m/326mA: ±1.5%, 10A: ±3.0%
Сопротивление: 326/3.26K/32.6K/326K/3.26MΩ: ±0.8%, 32.6MΩ: ±1.2%
Емкость конденсаторов: 326n/32.6μF: ±3.0%
Частота: 32.6KHz: ±1.2%, 326KHz: ±2.5%
Коэффициент усиления транзисторов по току: 1 — 1000
К сожалению первые тесты не фотал.
Итак
емкость — одинаково
постоянное напряжение — одинаково
переменное — хуже, но после подстройки одинаково
сопротивление хуже
допуск транзисторов — одинаково
постоянный ток — одинаково
Кстати светодиод на корпусе горит при прозвонке — удобная и очень нужная функция при условиях повышенного шума и недостаточной видимости.
Позже я решил повторить некоторые измерения и сделать фото.
Но для начала кишки
Корпус тонковат, из-за чего прибор довольно легкий.
Вот этот подстроечник крутили чтобы правильно показывал переменное напряжение.
В целом все запаяно аккуратно, но есть и косячки
Сэкономили на разъеме для предохранителя и просто его припаяли
Теперь фото некоторых измерений
Переменное напряжение
(уже после настройки)
Вместо того чтобы втыкать разные щупы в блок питания, я втыкал одни щупы в разные мультиметры (зря)
Если вы видите что в вашем приборе кабель от батареи ничем не закреплен, то стоит его проложить подальше от гнезд щупов и возможно даже приклеить. Я проложил, но они походу вернулись назад, т.к. ничем не были закреплены.
Итог: прибор хороший, измеряет практически все — можно брать. Когда я брал стоил $14. На фасттеке дешевле.
Спасибо за внимание. Надеюсь обзор понравился и оказался полезным.
Этот мультиметр я заказал для своего знакомого (вместе работаем). Опять буду сравнивать с образцовкой. Прибор всё-таки измерительный. Девайс наипростейший, но умеет многое.
Это прибор из «групповой закупки». Покупаю, собрав товара на не менее чем 40 долларов для бесплатного трека.
Посылку отправили с доставкой компанией СДЭК.
Я не первый раз через них получаю посылки. Правда, получаю сам, без курьера. Курьер работает по будням, а я тоже в будние дни работаю.
Про нюансы доставки я написал в предыдущем обзоре. Посылка пришла в зелёном фирменном пакете, значит, вскрывалась (скорее всего, на таможне). Стырили переходник-адаптер 🙁
Внутри был лист доставки. Из него и узнал об этой радости.
Упаковка стандартная – (внутри) бумажный «пропупыренный» пакет с адресом. В нём коробка.

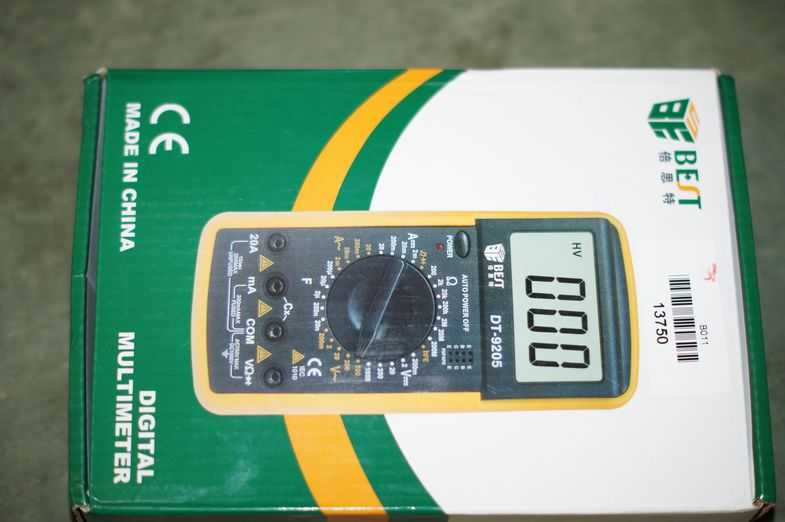

Картонная коробка именно под эту модель.
В комплекте шли прибор, гарантийный талон, инструкция и щупы.
Инструкций две: одна на английском, другая на китайском.
Инструкция не очень объёмная (на девяти страничках).
Более качественный скан инструкции можно глянуть здесь:
yadi.sk/i/25hfo7GnxxYvN
— инструкция.
Щупы из разряда дешёвых. Длина 70см от кончика до кончика. Фото с разбором.
Прибор упакован в пакетик.
Мультиметр средних размеров.
В руке лежит удобно.
Взвесил. 221г. с батарейкой. Она шла в комплекте и уже стояла внутри прибора.
Подставка «свободная», откидывается где-то на 80 градусов.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.
Разрядность дисплея: 2000 отсчётов с плавающей точкой.
Питается от 9В батареи типа «Крона». Батарейный отсек закрыт крышкой при помощи самореза.
Батарейка сидит туго, вынимается с трудом.
«Силиконовый» чехол (с запахом) снимается без сложностей.
Контрастность цифр на твёрдую четвёрку, можно сравнить с HYELEC.
Дисплей наипростейший. Показывает только разрядность измеряемых величин.
Щупы тоже наипростейшие, но видел и хуже.
Аналоговой шкалы нет.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 25 минут он без предупреждения переходит в спящий режим и отключается. Для его оживления необходимо передёрнуть кнопку включения/выключения.
Имеется контроль состояния батареи.
_______________________________________________________
Перехожу к разбору.
Откручиваю три самореза.
Внутри 3 подстроечных элемента. Плохо это или хорошо, пока не знаю. Вывод можно сделать только после определения точностных характеристик. Они подписаны, понятно, что и для чего (левый верхний — калибровка по постоянке, правее — калибровка измерителя ёмкости, правее и ниже – калибровка по переменке).
Пайка деталей на основной плате без замечаний. В качестве «мозга» МС типа «клякса».
Можете рассмотреть всё детально.
Откручиваю ещё четыре самореза.
Переключалка изготовлена по тому же принципу, что и в широко известных всем мультиметрах MASTECH М890.
Если посмотреть на отсвет, видно, что на контактные площадки нанесена смазка, но маловато, добавил.
Индикатор без подсветки.
Обычного для большинства мультиметров предохранителя я не увидел.
Поворотный переключатель является единственным элементом управления (не считая кнопки включения/выключения).
Девайс я собираю и перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает. Так нагляднее.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Погрешность около 2%.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 15Гц до 1кГц.
Измерил напряжение в сети. Слева – показания образцового счётчика.
Занижает более чем на 5В.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Индикатор у мультиметра показывает только цифры. Поэтому ориентируемся по переключателю. Погрешность около 1,7%.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Перехожу к измерению сопротивления. Помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Использовал неродные щупы.
И здесь точность в тех же пределах.
Точность измерения ёмкостей проверю при помощи магазина Р5025.
Мультиметр измеряет ёмкости только до 200мкФ.
Не могу я спокойно смотреть на погрешности более 1%. С разрешения хозяина крутанул резистор калибровки по постоянке. Он калибруется первым, так как влияет и на переменку тоже. После этого измерил напряжение в сети.
Погрешность измерения напряжения в сети снизилась с 5 до 2 В. При более тщательном подходе можно снизить до 0,5В. Что именно крутить я написал ранее.
Переменный ток подавал с установки для поверки электросчётчиков.
