Тестер для проверки транзисторов, SMD электронных компонентов, диодов, триодов, тиристоров, МОППТ; способен анализировать тип устройства, полярность вывода, выход коэфициент усиления тока, напряжение отпирания, ёмкость перехода полевого транзистора, ESR конденсаторов

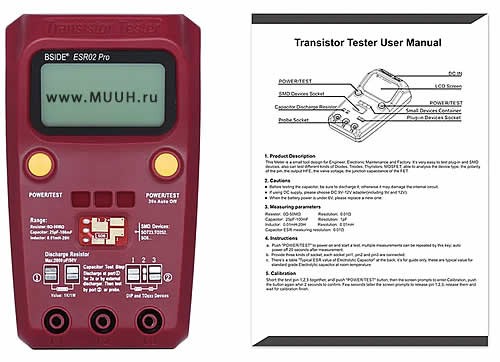

Руководство пользователя тестера транзисторов Bside ESR02 Pro
Описание тестера транзисторов Bside ESR02 Pro
Этот тестер представляет собой небольшой инструмент для инженеров, специалистов по обслуживанию электроники и заводов. Очень легко тестировать подключаемые и SMD-устройства, также можно тестировать различные типы диодов, триодов, тиристоров, МОППТ; способен анализировать тип устройства, полярность вывода, выход коэф. усил. тока, напряжение отпирания, ёмкость перехода полевого транзистора.
Внимание
Обязательно разряжайте конденсаторы перед подключением их к тестеру!
Параметры измерения
Сопротивление: 0Ω-50MΩ Разрешение 0,01Ω
Ёмкость: 25pF-100mF Разрешение 1pF
Индуктивность: 0.01mH-20H Разрешение 0,01mH
ESR конденсатора: 2pF-50mF Разрешение 0,01 Ω
(ESR: эквивалентное последовательное с опротивление)
Введение в использование
a. Включение: Нажмите кнопку «ПИТАНИЕ / ТЕСТ» перед использованием, в этой конструкции измерителя 2 кнопки «ПИТАНИЕ / ТЕСТ», функция такая же. Легко использовать людям как для левой, так и для правой руки.b. Тест: нажмите кнопку «ПИТАНИЕ / ТЕСТ», чтобы начать тест. Независимо от последовательности контактов, этот измеритель распознает на экране функцию и расположение контактов.c. Выключение питания: автоматическое отключение питания, если в течение 20 секунд не нажимаются кнопки.d. Тестовые гнёзда: с 3 тестовыми гнёздами — гнездом SMD, гнездом для подключаемых устройств и гнездом для зондирования. Порты 1, 2, 3 каждого гнезда одинаковы, они подключены внутри.e. Тест устройства SMD: тест через разъём SMD или зонд. При использовании разъёма SMD надавите на устройство для лучшего соединения.
Рекомендация по тестированию устройств SMD
f. Разряд электролитического конденсатора: поддерживает максимальный разряд конденсатора 2000 мкФ / 50 В с помощью внутреннего резистора 1 кОм / 1 Вт и разряжать не менее 2 секунд. Используйте внешний разрядник, когда ёмкость выше. Разрядка — это автономная функция, не нужно включать питание или нажимать кнопку.
Примечание: в режиме выбора тестер автоматически выключится через 8 минут без нажатия какой-либо кнопки.
Описание функций
BSIDE ESR02 PRO — это цифровой тестер:
Щупы для BSIDE ESR02 PRO — BC55-20250
Тестер электронных компонентов ESR02 PRO – прибор для радиолюбителей, конструкторов и инженеров, занимающихся разработкой, диагностикой и обслуживанием электронного оборудования.
Это прибор очень прост в использовании. Провеяет SMD компоненты, тестирует различные диоды, транзисторы, тиристоры, mosfet транзисторы.
Определеняет тип подключенного компонента, цоколевку, коэффициент hFE (коэффициент усиления по току) транзисторов. Для полевых транзисторов (MOS) доступно определение типа транзистора, цоколевки, ёмкости затвора.
Пришло время залить в девайс последнюю версию прошивки, но для этого сначала придется вывести разъем интерфейса внутрисхемного программирования (ISP), а если планируется какое-либо изменение схемы, то сделать и некоторые другие доработки.
И вот тут есть один нюанс, связанный с ревизиями платы данного устройства. Более старая ревизия отличается отсутствием прорезей снижающих возможную паразитную емкость и сопротивление между контактами измерительных цепей, а также не имеет выделенных контактных площадок для ISP. Из тех, что есть, задействовать возможно только GND, а весь остальной интерфейс придется собирать по плате. В более же новой ревизии интерфейс программирования выведен на отдельный не распаянный разъем.
Извлечение платы из корпуса может оказаться довольно трудоемким делом, поэтому, если дальнейший аппаратный тюнинг устройства не планируется, то в случае новой ревизии платы достаточно будет напаять снаружи линейку из 6-ти штырьков разъема PLS. Пластиковая рамка разъема сдвигается вверх, штырьки вставляются в плату на глубину обеспечивающую достаточную прочность и пропаиваются сверху, затем флюс тщательно отмывается и рамка опускается на плату.
При пайке крайне желательно использовать спирто-канифольную смесь. Любые «жирные» флюсы, попав на измерительные цепи, приведут к неправильной работе устройства или он вовсе перестанет функционировать, а жирный флюс, попавший под SMD компоненты очень сложно смыть. В любом случае флюс должен быть тщательно замыт.
Если же планируется дальнейший тюнинг, то плату рекомендуется извлечь из корпуса и доработать так, чтобы она стала легко съемной. Для этого нужно сначала отпаять фронтальную плату с тестовыми площадками для SMD-компонентов. Сделать это можно только сверху. Позолоченные перемычки, которыми она соединена с основной платой устройства представляют собой не просто штырьки, а «гвоздики» со шляпками на стороне основной платы. Сначала с фронтальной платы отсосом удаляется припой, затем шляпки штырьков прогреваются паяльником со стороны основной плата, а со стороны фронтальной они при этом выталкиваются чем-нибудь тонким, т.к. металлизация отверстий не позволит им свободно выйти.
Пружинные контактные тестовые ламели выпаивать необязательно. Достаточно аккуратно поддеть и подогнуть их лепестки вверх, как на фото ниже, и вытолкнуть внутрь, помогая при этом со стороны платы, подцепив её чем-нибудь. Впоследствии, если требуется периодическое извлечение платы, лепестки можно так и оставить подогнутыми.
Чтобы плата стала действительно съемной, вместо штырьков со шляпками в основную плату я впаял подрезанные позолоченные контакты «мама» от разъема BLS, а во фронтальную тестовую платку всё те же позолоченные штырьки PLS, причем лишнюю длину сверху у них обрезать не стал из расчета на то, что в перспективе на них можно будет одеть тестовую плату с альтернативной топологией. Фронтальную платку закрепил в корпус на тонкий хорошо фиксирующий двусторонний скотч. В качестве ISP-разъема впаял планку PBS, как более безопасный вариант. Дополнительно реализовал подключение подсветки дисплея и батареи через единичные PLS-R/PLD-R и BLS.
