Всем привет! Наткнулся на сабж случайно и вспомнил как мучился с аккумулятором скутера, который после зимовки напрочь отказался заряжаться «Орионом». Пришлось собирать регулируемый блок питания и вручную периодически подкручивать напряжение для поддержания тока в определенных пределах. А вот данное устройство решило бы эту проблему легко, поэтому решил взять чтобы было под рукой, да и 5 Ампер вполне хватит, дабы за ночь зарядить автомобильный аккумулятор. Под катом проверим соответствие описанию и посмотрим что из себя представляет режим «восстановления».

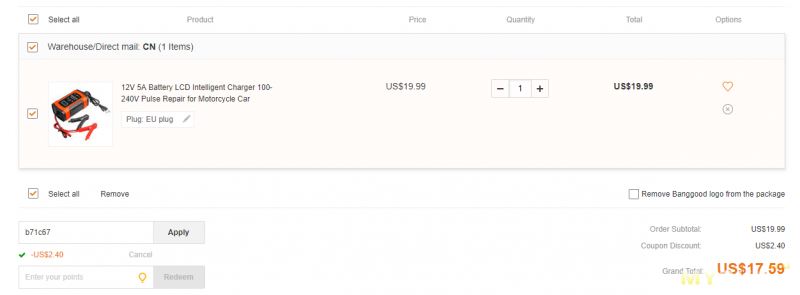

Для получения скидки 12% можно использовать купон b71c67
С поинтами у меня вышло чуть дешевле
Входное напряжение: 100-240V AC, 50-60Hz 75W
Выходные параметры: 12V DC, до 5-6A.
Напряжение заряда:
Летний режим: 14.4V
Нормальный режим: 14.7V
Зимний режим: 15.5V
Поддерживаемая емкость: 4-100Ah
Тип батарей: Кальциевые, гелевые и AGM(стекловолокно), WET(жидкий электролит), EFB(пакетированные) и др.
Защита от перегрева: 65°C ± 5°C
Рабочая температура: -20°C~45°C
Охлаждение: Вентилятор
Процесс заряда: 3 стадии: CC(контроль тока), CV(контроль напряжения), Float charge(поддерживающий заряд)
КПД: около 85%.
Размер: 148 × 85 × 60 мм
Длина сетевого кабеля: 60 см, кабель крокодилов: 55 см
Распаковка и внешний вид.
Картонная коробка с ярким принтом
В комплекте только ЗУ и инструкция. Тоже заметили, что продублированы надписи на русском?
С обратной стороны
На лицевой части расположен экранчик, два индикатора и одна кнопка для запуска режима восстановления.
С тыльной наклейка со спецификацией
Крокодилы порадовали. Раскрываются до 28 мм, изоляция не дает замкнуть зажимы даже если постараться.
Купил эту зарядку на АлиЭкспресс за 1080 рублей. Надоело мучаться с отечественной из каменного века.
На нашем рынке не нашёл ничего подобного за такие цены, а то что есть либо выглядит, как робот-Фёдор с древними лампочками «цветомузыки», либо отзывы отрицательные, либо цены кусаются. Переплачивать за агрегат, которым пользуешься раза два в год, я не был готов. У китайца же оказались десятки тысяч покупателей и тысячи положительных отзывов, что и послужило поводом покупки именно у них.
Брать товары из Поднебесной, а тем более ноу-нейм, иногда это лотерея, но в любом случае риск купить какой-то хлам не больше, чем у «уралвагонзавода».
В общем, как и написано в характеристиках к товару и в его отзывах, мне досталось хорошее зарядное устройство, которое отлично заряжает свинцовые батареи, имеет информативный дисплей, небольшие размеры, нормальные провода и крокодилы, а главное не имеет никаких настроек и заморочек с кнопками переключения режимов.
Мозги прибора сами определяют, что от него хочет аккумулятор, к которому его подключили.
Я зарядил АКБ Рено и вернул к жизни батарею от детского электромобиля, чем порадовал юных любителей дрифта.
Зарядник работает тихо, с нормальным кулером, и отключается, после выполнения своей миссии, самостоятельно.
Единственное, он работает только с 12-ти вольтовыми свинцовыми аккумуляторами, но я и покупал его не для восстановления батарей для БМП, или Белаза.
Пластик у него нормальный, без каких-либо либо зазоров и деформаций, небольшой вес, хороший функционал, информативный дисплей, плюс минимализм в размерах и «настройках», а главное ненужность открывать/изучать инструкции — это то, что мне было и нужно в данном агрегате.
Чего не хватает, так это футляра/кейса для этого устройства, хотя конечно же радует, что его не нужно убирать в чемодан или обувную коробку.
В общем, я доволен тем, что не нужно больше возвращаться к большим зарядникам, изучать их инструкции и что в моём кармане не образовалась большая дыра после этой покупки.
Отзывы о товаре
ЖК-цифровой дисплей отображает напряжение, ток, температуру, емкость батареи в режиме реального времени.
Автоматический летний и зимний режим, который определяет температуру, окружающей среды и автоматически переключается на соответствующее напряжение.
Оснащен бесшумными охлаждающими вентиляторами и алюминиевым радиатором, это продлевает срок службы зарядного устройства.
Одна кнопка для восстановления и заряда, очень удобно в использовании.
Подходит для большинства типов батарей (свинцово-кислотных, гелиевых, кальциевых включая AGM, Wet, EFB и т. д.)
Может использоваться для зарядки аккумуляторов автомобилей, мотоциклов и другой техники, с ёмкостью аккумулятора от 4 до 100 Ah
Просто оденьте зажимы на клеммы аккумулятора и включите устройство в розетку.
Устройство зарядит аккумулятор в автоматическом режиме, а в конце процесса заряда на дисплее высветится надпись *Full*, что означает полностью заряжен.
В процессе работы на дисплее можно наблюдать степень заряда аккумулятора, текущий ток заряда, напряжение и температуру.
Для включения режима восстановления аккумулятора нажмите кнопку «Ремонт», устройство переключится в режим восстановления.
Стоимость доставка в пункт выдачи в вашем городе 290 рублей.
Оплата товара и доставки при получении, после осмотра товара
При оформлении заказа укажите Ваш адрес, мы отправим автоматическое автомобильное импульсное ремонтное зарядное устройство до ближайшего пункта выдачи в Вашем городе. Когда посылка поступит в пункт выдачи Вам придёт смс. Вы оплачиваете товар при получении.
Не забудьте указать Ваш телефон, перед отправкой с Вами свяжется менеджер для согласования адреса доставки, а так же сообщит номер отслеживания посылки.
Входное напряжение: 100-240V АС, 50-60Нz 75W
Выходные параметры: 12V DС, до 5-6А.
Напряжение заряда от 13 до 15,5 вольт, регулируется автоматически
Режим десульфатации —
Поддерживаемая емкость: 4-100Аh
Тип батарей: Кальциевые, гелевые , АGМ (стекловолокно), WЕТ (жидкий электролит), ЕFВ (пакетированные) и др.
Защита от перегрева: 65°С ± 5°С
Рабочая температура: -20°С~45°С
Охлаждение: Вентилятор
Процесс заряда: 3 стадии: СС (контроль тока), СV (контроль напряжения), Flоаt сhаrgе (поддерживающий заряд)
КПД: 85%.
Цвет: желтый
Размер товара: 150*90*65 мм
Вес изделия: 412 г
Длина сетевого кабеля: 60 см, кабель крокодилов: 55 см.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ANHTCzyx E-FAST ZYX-J99
Технические характеристики, внешний вид и комплектация
товара
могут быть изменены
производителем без предварительного уведомления.
Софт для работы с программатором CH341A
Программное обеспечение программатора CH341A
Также существует альтернативное программное обеспечение (например, Программатор SPI, I2C, Microwire FLASH/EEPROM v1.4.0), которое, к сожалению, также не отличается дружелюбным интерфейсом и на сегодняшний день более не поддерживается.
Однако, со своей основной задачей программатор вполне успешно справляется даже со штатным программным обеспечением. В чём мы сейчас и убедимся.
Чтение и запись ПЗУ с помощью программатора CH341A
Установим программируемую микросхему в DIP-панель и зажмём с помощью специального рычага. Первая ножка микросхемы flash-памяти обозначена на корпусе точкой.
Программируемая микросхема в ZIF-панели под микроскопом
На нижней стороне программатора, как мы уже видели, отмечено, как необходимо располагать программируемую микросхему.
Программируемая микросхема в DIP-панели программатора CH341A
Будьте предельно внимательны при установке программируемой микросхемы. Если её неправильно (и неудачно) подключить, можно вывести из строя или микросхему, или сам программатор. Явным признаком неправильного подключения микросхемы может служить сильный разогрев частей программатора или программируемой микросхемы.
После установки драйвера запустим программу CH341A Programmer. Программа автоматически определит, что программатор подключён. В правом нижнем углу в статусной строке программы появится надпись, оповещающая о том, что программа нашла программатор:
Если программа не определила программатор, статусная строка отобразит соответствующее предупреждение.
Нажмите кнопку «Определить» (в разных версиях программы встречаются разные варианты перевода, а изначально интерфейс программы на китайском языке). Программа, если сможет, покажет наиболее подходящие варианты. Также вы можете выбрать тип микросхемы вручную, нажав кнопку «Поиск чипов».
Программа для работы с программатором CH341A
После того, как чип выбран, нажмите кнопку «Чтение». Программа прочитает и отобразит содержимое чипа в шестнадцатеричном формате (а также в виде текстовых символов в кодировке ASCII).
Кстати, в программе отображается подсказка в виде изображения, как должна быть расположена микросхема при программировании. Так вот, не смотрите на неё. Правильное положение указано на самом программаторе CH341A, как мы видели ранее, и оно не совпадает с нарисованным в программе.
Для записи данных в ПЗУ нужно ввести в поле представления данных в 16-ном формате необходимый массив байтов, а затем нажать кнопку «Запись». Программа начнёт запись данных в микросхему флеш-памяти. Светодиодный индикатор RUN на программаторе загорится оранжевым цветом. По завершении записи программа проверит успешность записи, сверив переданный массив с содержимым в памяти микросхемы, а индикатор погаснет.
Можно убедиться в том, что данные успешно записаны, отключив программатор от компьютера, а затем подключив его и заново считав содержимое ПЗУ.
Можно сохранить считанный из ПЗУ массив данных в файл. Для этого нужно нажать кнопку «Сохранить» и указать желаемое имя файла. А можно, наоборот, загрузить в память данные из файла, нажав кнопку «Открыть».
Как правило, расширения файлов для хранения данных ПЗУ – *.bin, *.hex и *.rom. Но по сути расширение файла в данном случае не имеет никакого значения.
Обзор программатораCH341A
Как следует из названия программатора, его основная часть – это микросхема CH341A. Рядом с ней располагается кварцевый резонатор на 12 МГц, а также стабилизатор напряжения AMS1117, который выдаёт 3,3 вольта. По бокам от USB разъёма, которым программатор подключается к компьютеру, располагаются светодиодные индикаторы: сверху (на фото) – индикатор питания (POWER), а снизу – индикатор обмена данными между ПК и программатором (RUN). Он включается, когда программатор считывает данные из программируемой микросхемы и когда происходит запись.
Верхняя сторона программатора CH341A
Для подключения программируемых микросхем установлена 16-контактная DIP панель с нулевым усилием (ZIF), которая промаркирована TFXTDOL. С обеих сторон панели располагаются две группы контактов. Их назначение описано на нижней стороне программатора и приводится на фото ниже:
Нижняя сторона программатора CH341A
По названиям выводов понятно, что верхняя (на фото) гребёнка предназначена для обмена по интерфейсу SPI, а нижняя – по UART. Также тут имеется площадка для пайки, на которую можно припаять программируемую микросхему.
Лучше использовать переходные панели с нулевым усилением (т.н. Z IF панели), которые позволяют подключать микросхемы к программатору без пайки посредством DIP панели на верхней стороне.
С помощью перемычки, которая по умолчанию установлена между контактами 1 и 2, можно менять режим работы программатора. Так, если перемычка установлена между контактами 1 и 2, программатор работает в параллельном режиме и определяется в диспетчере устройств Windows как параллельный порт (USB-EPP/I2C), а если между контактами 2 и 3 – в последовательном режиме и определяется в диспетчере устройств как COM-порт.
Программатор CH341A в диспетчере устройств при разных положениях перемычки
Программатор предназначен для чтения и записи данных в микросхемы flash-памяти серий 24 и 25. На шелкографии на нижней стороне программатора CH341A указано, каким образом нужно подключать программируемую микросхему каждой из серий. Приобрести программатор можно на Али-Экспресс, например, здесь, а подходящие микросхемы памяти здесь.
Функционал.
Процесс заряда проходит в полностью автоматическом режиме. Достаточно включить устройство в сеть и накинуть зажимы на клеммы аккумулятора. Дисплей отображает 3 типа информации:
Напряжение аккумулятора. Справа дублируется шкала в процентном соотношении
И температура внутри корпуса. Если она ниже 5°C, включается зимний режим, если выше 30°C, то летний
По напряжению претензий нет, показывает довольно точно. В обычном режиме размах около 400 vpp, 90 кГц
Разряженный аккумулятор на старте начало заряжать максимальным током, правда разница с амперметром 0,4А
Ближе к середине процесса данные практически выровнялись.
В конце зарядки индикатор перестает моргать, а на экране появляется надпись FUL.
Если нажать кнопку «ремонт», на экранчике загорается надпись «PUL» и осциллографу становится весело
На гифке лучше видно, это без коррекции.
По факту амплитуда больше, частота около 5 Гц, vpp видимо от нуля отталкивался. Для наглядности нагрузил светодиодной лентой, т.к. заряженный аккумулятор сглаживает скачки.
Вот как ведет себя та самая лента.
Ток так же плавает в диапазоне 0,28-1,85 Ампера. Это уже при подключенном аккумуляторе.
В этом режиме происходит «раскачивание» аккумулятора. В инструкции написано, что восстановление автомобильного занимает около 8 часов, но на всякий случай сделали отсечку после 24 часов если вдруг пользователь забудет выключить сам.
Если включить данный режим на практически заряженном аккумуляторе, через несколько часов электролит начнет потихоньку «кипеть», а температура расти. Возможно сабж подойдет для проведения десульфатации, но мне проверять не на чем — все аккумуляторы в данный момент адекватные.
А вот гелевый от бесперебойника удалось малость «взбодрить».
Изначально после подключения показывало полный заряд и процесс прекращался, хотя напряжение на контактах после отключения стремительно падало до 4 Вольт. Отковырял заглушки, долил по 5мл дистиллированной воды в каждую банку, оставил в режиме восстановления на несколько часов(около 5), после чего вполне успешно запитал им светодиодную панель на 10 Вт. Да, несколько ячеек скорее всего безвозвратно деградировали, но для небольшой нагрузки и такой источник сгодится, а может после нескольких циклов получится вернуть хотя бы половину емкости.
На работе валяется пара десятков таких же доходяг на утилизацию. Вот думаю устроить набег, выбрать из этой кучи самые вменяемые и привести их в рабочее состояние. Но процесс этот не быстрый(часа 4 на тест каждого), поэтому результаты в обзор уже не войдут.
Расчлененка.
Электроника разбита на две платы. Одна отвечает за LCD
Вторая за всё остальное
Снизу тоже немного напаяно: диодный мост ABS210, стаб 78M05, мосфет 25N06
На входе конденсатор на 400В, 47 мкФ
На выходе 25 Вольт, 1000 мкФ
Разглядел 5N60C и шим контроллер UTC3843D
Ближе к выходу еще на одном радиаторе закреплен диод Шоттки MBR20200CT
Больше вроде ничего интересного. Вентилятор 50мм, не прикручен, но туго вставляется в пазы.
Итоги.
Устройство вполне рабочее, 5 Ампер выдает точно, ток и напряжение в процессе заряда регулирует.
Сезонные режимы не бестолковые, но и не особо нужные(зима/норма/лето).
Импульсный режим восстановления работает. Ток и напряжение циклически меняет, есть принудительная отсечка через сутки, сопротивление аккумулятора игнорируется, то есть «скормить» можно элемент в любом состоянии по своему усмотрению.
Клещи благодаря изоляции можно замкнуть только если специально разжать их и сцепить между собой. За все время тестирования я ни разу не ловил КЗ об окружающие предметы, только когда проверял наличие защиты(есть). Не проверил только защиту от неправильного подключения, но как-то не особо хочется спалить устройство если вдруг ее нет )
Единственное что не понравилось, так это измерение температуры. Зимний режим включился на улице, при 3 градусах тепла значение на экранчике постепенно доползло до -2 и изменение очень медленное. После этого в комнате до 24 градусов грелся наверное с пол часа. С одной стороны раздражает, с другой — температура на улице тоже ведь обычно не очень быстро меняется.
Ну и хотелось бы бОльшей мощности — тот же Вымпел-30 выдает 18 Ампер при практически той же стоимости. Правда и выглядит он так, как будто его вытащили из панели ЗИЛа и продают как раритет )
В общем, если нужно зарядное устройство, проще купить оффлайн, опираясь на мощность. Если же нужно специфическое устройство для «оживления» и дозарядки свинцовых аккумуляторов, можно приобрести FOXSUR.
Как всегда, буду рад конструктивной критике в комментариях. Всем добра =)
P. S. В комментариях нашли отдельное промо на EU версию на 5А и модель на 6А за $10.99 + $1.3 за доставку Air Parcel Register, можно выбрать бесплатный безтрек.
