НАНОНГ СТ 181 ИНСТРУКЦИЯ НА РУССКОМ ЯЗЫКЕ

Китайский производитель SNDWAY выпускает большой модельный ряд лазерных дальномеров, в том числе с цифровыми визирами и встроенной видеокамерой для комфортной работы на улице.

Помимо строительных лазерных рулеток, эта фирма производит отличные монокулярные лазерные дальномеры для охоты с максимальным расстоянием до 1500 метров.

Сегодня мы рассмотрим младшую и самую недорогую модель SW-T40, стоимостью 23$ при курсе на день написания обзора, это чуть меньше 1500 рублей.

Надо отметить, что аналогичный прибор у нас, будет стоить как минимум в 2 раза дороже.

Китайский производитель SNDWAY выпускает большой модельный ряд лазерных дальномеров, в том числе с цифровыми визирами и встроенной видеокамерой для комфортной работы на улице.

Помимо строительных лазерных рулеток, эта фирма производит отличные монокулярные лазерные дальномеры для охоты с максимальным расстоянием до 1500 метров.

Сегодня мы рассмотрим младшую и самую недорогую модель SW-T40, стоимостью 23$ при курсе на день написания обзора, это чуть меньше 1500 рублей.

Надо отметить, что аналогичный прибор у нас, будет стоить как минимум в 2 раза дороже.

Начнем  с того, что в первый раз я не понял как его включить. Кнопок нет, инструкции на русском тоже, что делать –не понятно. Немного покрутив его в руках экран загорелся, тут я и сообразил, что он включается длительным касанием сенсорного экрана (3 секунды). Причем сенсор работает не на всей площади, а только на 75% верхней части экрана. Выключить можно 5 секундным касанием или автоматически через 90 секунд бездействия. Свайпами вправо и влево мы переключаем режимы, а свайпами вверх и вниз изменяем точку начала измерения (от верхней или нижней границы устройства).

Большинство режимов переехало со старой версии (повторно описывать их не имеет смысла, подробное описание есть в обзоре первой версии
). Убрали режим определения высоты по трем точкам и добавили горизонтальный уровень. Про этот режим хочу рассказать поподробнее.

Горизонтальный уровень

Благодаря встроенному датчику положения мы можем приблизительно определить наклон поверхности. На мой взгляд эта функция довольно полезна и может быть востребована. Но, с другой стороны, это есть в любом современном смартфоне. Сравнил показания с обычного уровня, дальномера и телефона. Получил такие значения, кому верить?

Ознакомиться с подробной инструкцией на английском языке можно в электронном виде
(русскую версию найти не удалось).

А теперь посмотрим на дополнительные настройки.

Xiaomi Duka LS-P Laser Range Finder представляет собой компактный и функциональный лазерный дальномер, который станет отличным помощником для различных расчетов. Модель заряжается при помощи USB-интерфейса и имеет монохромный дисплей. Лазерный дальномер Duka LS-P Laser Range Finder оснащен множеством функций: разметка равных отрезков, функция непрерывных измерений, измерение максимальных и минимальных расстояний, расчет величины угла, подсчет площади, определение объема, функции Пифагора, вычисление расстояний от переднего и заднего торца прибора. Дальномер значительно упростит Вам расчет расстояний и площадей.

Дизайн

Корпус Xiaomi Duka LS-P Laser Range Finder изготовлен из прочного сплава магния и алюминия, что гарантирует устойчивость прибора к внешним факторам. Монохромный дисплей с подсветкой обеспечит вывод комфортных для чтения символов даже при прямом солнечном свете. Компактные размеры позволяют носить устройство с собой в рюкзаке или сумке, а специальное отверстие позволит закрепить на него ремешок для ношения на поясе.

Функциональность

Xiaomi Duka LS-P Laser Range Finder производит измерения с точностью до 1 мм, а процесс измерения занимает всего 0.2 секунды. Встроенного аккумулятора емкостью 200 мАч хватит для работы до 3500 измерений. Устройство станет отличным решением как для строительства, так и для обычных измерений площади и длины чего-либо.

Особенности:

• Прочный корпус
• Монохромный дисплей
• Высокая точность измерений
• Компактные размеры
• Питание от аккумулятора

Перейдем к функциональным возможностям устройства. Данная модель имеет целых 8 режимов работы. Давайте более детально рассмотрим каждый из них.

1. Измерение длинны

Для измерения необходимо включить устройство одинарным нажатием. Нажимаем второй раз для активации лазерного указателя, прикладываем низ устройства к начальной точке. Лазерный указатель наводим на конечную точку, нажимаем еще раз для завершения измерения. На экране устройства отображается результат:

Единица измерения метр, с точностью до миллиметра. На экране отображается история трех последних измерений, более мелкими цифрами (но после выключения устройства эти данные теряются).

2. Измерение площади

Для переключения режима нажимаем боковую кнопку. На экране изменяется представление, единицы измерения м². Отличие от первого режима, необходимо произвести измерения два раза.

На экране отображается длина, ширина и искомая площадь. В процессе измерения на экране устройства отображается подсказка.

3. Измерение
объема

Еще раз переключаем режим. Теперь нам предстоит измерить длину, ширину и высоту. Единицы измерения м³.

На экране отобразится длина, ширина, высота и искомый объем, например помещения или прямоугольной емкости.

4. Измерение высоты объекта расположенного выше прибора измерения

Следующий режим позволяет измерить высоту объекта, который находится выше вас, для этого получаем расстояние до верхней и параллельной точки.

5. Измерение высоты объекта

Следующий режим позволяет измерить высоту объекта по трем точка. Для получения высоты измеряем расстояние до верхней точки, минимально возможное расстояние (по горизонтали) и расстояние до нижней точки.

Данный режим подойдет для вычисления высоты дома, столба и т.д.

6. Измерение высоты объекта расположенного ниже прибора измерения

Следующий режим аналогичен 4 режиму, только объект измерения находится ниже вас.

Соблюдайте последовательность действий. Измеряем расстояние до нижней точки, конечной точки и расстояние до объекта (на устройстве будет соответствующая индикация).

7. Режим измерения угла, одним нажатием

В этом режиме дальномер использует датчик наклона для определения угла наклона и по измеренной гипотенузе автоматически вычисляет катеты (ближайшее расстояние и высоту объекта).

8. Режим измерения в реальном времени

Для его активации нужно в режиме 1 зажать и удерживать центральную кнопку в течение 3 секунд.

Тут дальномер отображает расстояние до объекта в реальном времени и фиксирует максимальное и минимальное значение.

Если нужно произвести измерение без учета корпуса устройства, необходимо зажать кнопку на 4 секунды в режиме 1.

Более подробную инструкцию, а так же раздел с калибровкой дальномера LS-P можно найти в инструкции LS-P_RUS
.

Doss NF-8209 Network Cable PDF Instruction Manual (Updated: Monday 13th of February 2023 06:57:49 AM)

Compatible devices: N806-02M, N506-09M, ELM420, ANG-1100, Spectrum EMM-E6, N310-30M, N422-02M, T0046.

Текстовая версия инструкции по эксплуатации

(Ocr-Прочитайте краткое содержание некоторых страниц документа Doss NF-8209 (Основное содержание), UPD: 13 февраля 2023 г.)

• Doss NF-8209 Руководство в формате PDF

• Руководство пользователя Doss NF-8209

Рекомендуется: US730, DJ-196, K-1205-EWP

.

• ATEN UN-101


  ООН-101
  16

• Трипп Лайт Н312-03М


  Н312-03М
  2

• Трипп Лайт N518-02M


  Н518-02М
  2

• Трипп Лайт N306-04M


  Н306-04М
  2

Впечатления от эксплуатации, вопросы и ответы:

для моделей NOYAFA, включая: NF-8209, NOYAFA,SHENZHEN NOYAFA ELECTRONIC CO.,LTD,NOYAFA,Advanced,Network,Cable,Tester,PoE&,NCV,&,Lamp,For,CAT5e/CAT6/CAT6a ,,Многофункциональный,Провод,Трекер,Кабель,Тестер,Для,Трекер,Метро,Телефон,Линия,Искатель,Дом,Ремонт,,

NF-8209中性英文说明书V2- 20201028 未转曲

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ANENG ST181

Технические характеристики, внешний вид и комплектация
товарный знак
могут быть изменены
Производитель без предварительного уведомления.

Комплект поставки

Прибор поставляется вместе с чехлом, ремешком на руке и инструкцией на английском языке.

Переживать по поводу возникновения мануала на английском языке не стоит, так как в обзоре мы очень подробно всё разобрали, ничего нового в инструкции не нашли.

Проверка точности этой лазерной рулетки

Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал
и группа в Контакте
, и вы первыми узнаете о новых новинках лазерных уровней! Мы надеемся, что наши обзоры помогут вам определиться с выбором и сэкономить.

Корпус

О дизайне нет смысла, так как он довольно известен, и скорее всего много кто из строителей мог его лицезреть в живую.

Стоит отметить профессиональное качество сборки корпуса, все детали тщательно выверены и соединены. Никаких зазоров, дефектов и люфтов просто нет.

С задней стороны прибора расположен батарейный отсек, рассчитанный на две батарейки типа ААА, которые чётко закрывается пластиковой крышкой.

По европейскому классификатору сборка дальнего номера SNDWAY SW-T40 соответствует индексу защиты от пыли и влаги — IP54. Поэтому прибор довольно неплохо защищён. Подробное описание кода можно посмотреть эту статью
. Если интересует недорогой дальномер с более высокой фурнитурой, советую приодеть модель Mileseey S2
.

Клавиатура состоит из 7-ми клавиш, которые расположены друг от друга на довольно большом расстоянии, поэтому работать в перчатках с ними будет тоже удобно.

Кнопки нажимаются четко с характерным ученым, умеющим понимать, что приклад сделан до конца, правда материал, из которого сделаны сами кнопки, мне показался плавно.

Есть опасения, которые при ежедневном использовании через уже год кнопки выдвигаются или продавливаются, это конечно минус.

К плюсам надо отнести наличие пузырькового уровня с плавным ходом пузырька. На первый взгляд мелочь, но при использовании определенных дополнительных вычислений без этого не обойтись.

Лазерный дальномер SNDWAY SW-T40 имеет очень компактный корпус, который отлично лежит в руке.

Если быть точным, габариты рулетки следующие: длина — 112мм, ширина — 50мм, крепость — 25мм.

Ошибки лазерного дальнего номера

Иногда при некоторых измерениях на экране дальних номеров могут возникать различные ошибки, которые обозначают определенную цифру и ошибку слова. Самые распространённые ошибки и способы их решения приведены в таблице.

Корпус

Про дизайн говорить нет смысла, так как он довольно известный, и скорее всего много кто из строителей мог его лицезреть в живую.

Стоит отметить профессиональное качество сборки корпуса, все детали тщательно выверены и сопряжены. Никаких зазоров, дефектов и люфтов просто нет.

С задней стороны прибора располагается батарейный отсек, рассчитанный на две батарейки типа ААА, который чётко закрывается пластиковой крышкой.

По европейскому классификатору, сборка дальномера SNDWAY SW-T40 соответствует индексу защиты от пыли и влаги — IP54. Поэтому прибор довольно неплохо защищён. Подробное описание кода можно посмотреть в этой статье
. Если интересует недорогой дальномер с более высокой защитой, то рекомендую рассмотреть модель Mileseey S2
.

Клавиатура состоит из 7-ми клавиш, которые расположены друг от друга на довольно большом расстоянии, поэтому работать в перчатках с ним будет тоже удобно.

Кнопки нажимаются чётко с характерным щелчком, позволяющим понять, что нажатие сделано до конца, правда материал из которого сделаны сами кнопки, мне показался мягким.

Есть вероятность, что при ежедневном использовании уже через год кнопки протрутся или продавятся, это конечно минус.

К плюсам надо отнести наличие пузырькового уровня с плавным ходом пузырька. На первый взгляд мелочь, но при использовании определённых косвенных вычислений без него не обойтись.

Лазерный дальномер SNDWAY SW-T40 имеет очень компактный корпус, который отлично сидит в руке.

Если быть точным, то габариты рулетки следующие: длина — 112мм, ширина — 50мм, толщина — 25мм.

Технические характеристики

Дальность измерений: 40м

Единицы измерения: м/фут/дюйм

Класс лазера: II

Длина волны: 635nm, <1mW

Автоматическое выключение: есть

Питание: 2 х 1,5V ААА

Количество измерений на комплект батарей: 8000

Вес и размер: 110 гр / 112*50*25 мм

Сложение / вычитание: есть

Площадь / объём / косвенные вычисления по Пифагору: есть

Функция минимум / максимум: есть

Память на последние измерения: есть

Отсчёт: фронт / тыл

Ошибки лазерного дальномера

Иногда, при некоторых измерениях на экране дальномера могут появляться различные ошибки, которые обозначаются определённой цифрой и словом Error. Самые распространённые ошибки и способы их решения перечислены в таблице.

Функционал — инструкция на каждую кнопку

Начнём с того, что данная модель очень быстро считает, без подвисаний и прочих глюков.

Чтобы не переводить мануал, который поставляется вместе с прибором с английского на русский, давайте пройдёмся и выясним какая клавиша за что отвечает.

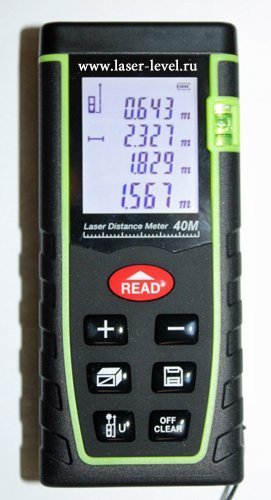

1. Красная клавиша с надписью «READ»

В первую очередь отвечает за включение дальномера. Второе её предназначение, это активация функции min/max, или ещё её называют «режим сканирования». Позволяет вычислять минимальное и максимальное расстояние.

К примеру требуется вычислить самое короткое расстояние до стены, а как известно это будет перпендикуляр. Вы включаете эту функцию и начинаете сканировать условный участок, в который заведомо входит самое короткое расстояние.

Лазерная рулетки при этом делает постоянные замеры.

Проведя несколько движений лазерной точкой по стене вверх вниз, нажимаете на эту же красную кнопку замера. На четырёх строчном дисплее тут же появится три измерения: верхнее максимальное расстояние, посредине минимальное и в итоговой нижней строке сделанный замер.

2. Клавиши «+» и «-»

Отвечают за сложение и вычитание соответственно. Помимо простых сложений и вычитаний расстояний друг из друга, также можно производить такие же операции с площадями и объёмами.

К примеру, с помощью функции вычисления объёма вы замерили объём, далее нажали на кнопку «+» и замерили другой объём, потом обязательно надо подытожить нажатием на красную кнопку, после чего в итоговой строке выведется итоговая сумма двух объёмов в метрах кубических.

Всё тоже самое проделывается с минусом.

3. Клавиша под плюсом с нарисованным кубом

На этой кнопке завязан основной функционал лазерного дальномера SNDWAY SW-T40. Всего шесть функций, две из которых это вычисление площади и объёма, и 4-ре функции косвенных вычислений.

Каждая функция выбирается очередным нажатием на эту клавишу, до появления интерактивной картинки, которая показывает какой замер надо сделать первым (на дисплее будет мигать соответствующая линия).

Рассмотрим подробнее каждое нажатие.

Первое нажатие

Активируется функция вычисления площади в метрах квадратных. Появляется иконка прямоугольника с мигающей стороной.

Второе нажатие

Переключает дальномер в режим измерения объема в метрах кубических с появлением иконки куба также с мигающей подсказкой.

Третье нажатие

Активирует косвенное вычисление по теореме Пифагора недоступной высоты. Замер делается с одной точки, сначала замеряется гипотенуза воображаемого треугольника, затем нижний катет — второй катет вычисляется автоматически.

Замер также сопровождается подсказками, в какой последовательности делать измерение.

Четвёртое нажатие

Замер диагонали. По иконке замер похож на предыдущий, но если приглядеться, то мигают совершенно другие линии. Замеряется длина и ширина помещения — диагональ высчитывается автоматически.

Пятое нажатие

Вычисление недоступного отрезка. Эта функция встречается в основном у дорогих моделей, но тут она тоже присутствует.

Измерение делается тремя замерами, последовательность которых также подсвечивается, поэтому разобраться не составит труда.

Именно при последнем из трёх замеров, будет очень кстати пузырьковый уровень на корпусе лазерной рулетки, так как точность этого измерения во многом зависит насколько перпендикулярно будет сделан последний замер.

Шестое нажатие

Второе вычисление недоступной высоты. Эта функция схожа с третьей, только измерение делается за три замера, а не за два. В этой функции также пригодится встроенный уровень, при срединном замере по горизонтали.

4. Кнопка с нарисованной дискеткой

Тут всё просто — это вызов последних измерений.

5. Клавиша с буквой «U» и рисунком

Данная кнопка меняет точку отсчёта, а именно от верхнего или нижнего края дальномера, при переключении на экране появится соответствующий значок.

Также при удерживании этой клавиши будут по кругу меняться различные единицы измерения: метры, футы, дюймы и количество знаков после запятой.

6. Кнопка «OFF / CLEAR»

При кратковременном нажатии скидывает последнее значение для нового замера, а при удержании выключает дальномер.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DUKA LS-1P

Технические характеристики, внешний вид и комплектация
товара
могут быть изменены
производителем без предварительного уведомления.

Технические характеристики

Дальность измерений: 40м

Единицы измерения: м/фут/дюйм

Класс лазера: II

Длина волны: 635nm, <1mW

Автоматическое выключение: есть

Питание: 2 х 1,5V ААА

Количество измерений на комплект батарей: 8000

Вес и размер: 110 гр / 112*50*25 мм

Сложение / вычитание: есть

Площадь / объём / косвенные вычисления по Пифагору: есть

Функция минимум / максимум: есть

Память на последние измерения: есть

Отсчёт: фронт / тыл

Как сделать калибровку

Чтобы откалибровать дальномер необходимо выполнить некоторые действия, а именно выключить прибор, затем зажать клавишу «OFF/CLEAR» и в таком положении коротко нажать кнопку «READ» после чего на экране дальномера появится надпись «CAL» со значением ноль.

Кнопками «+» и «-» можно задать поправку, а именно цифровое значение, которое требуется отнять или прибавить при измерениях для точных вычислений.

Проверка этой лазерной рулетки на точность

Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал
и группу в Контакте
, и вы первыми узнаете о свежих новинках лазерных уровней! Мы надеемся, что наши обзоры помогут вам определится с выбором и сэкономить.

Как сделать калибровку

Чтобы откалибровать дальномер необходимо выполнить некоторые действия, а именно выключить прибор, затем зажать клавишу «OFF/CLEAR» и в таком положении коротко нажать кнопку «READ» после чего на экране дальномера появится надпись «CAL» со значением ноль.

Кнопками «+» и «-» можно задать поправку, а именно цифровое значение, которое требуется отнять или прибавить при измерениях для точных вычислений.

NF-8209中性英文说明书V2- 20201028 未转曲 — Radio Parts

• PDF Viewer
• Universal Document Viewer
• Google Docs View
• Google Drive View
• Download Document [pdf]

Not Your Device? Search For Manuals / Datasheets:

File Info : application/pdf, 8 Pages, 1.51MB

  MODEL:NF-8209
Network Cable Tester
INSTRUCTION MANUAL
ORIGINAL AUTHENTIC
VER: V2
Read the precautions before your operation
Please do not place the device in a location that is dusty, humid, or hot (above 40°C).    Please use a battery that meets the specifications, otherwise the device may be damaged.    Please do not disassemble the device.  Repair and maintenance should be done by a professional staff.    When not using the device for a long time, please remove the battery inside the test terminal to prevent the battery liquid from leaking out.    Please do not use this device to detect live power lines (such as 220V power supply lines), the device may be damaged and personal safety may be influenced.    Please do not perform related operations on the communication line during thunderstorms to prevent lightning strikes and personal safety.
Table of Contents
Overview.0 1 Keypard display and features.01 Product Operation.03 1. Continuity testing.03 2. Length measurement.05 3. Cable scan.05 4. PoE testing.06 5. Port Flash & Switch details testing.07 6. Setting.08 7. Spefication.09 8. Accessories.10 9. FAQ.  11 Diagram of Series Products.12
Your excellent helper in cable test!
Your excellent helper in cable test!
Overview
NF-8209 is a new generation to offer digital and analog signaling all in one network toner and probe.  It has three modes for options to track cable like digital mode, analog mode and PoE mode.  That means it's equipped with the most powerful cable location technologies for any work environment.  Also, it includes cable length measurement , cable faults testing, PoE testing, hub blink and NCV function, all these makes it a must-tool for cabling engineers.
Keyparddisplayandfeatures
POE Length/flash CONT
SCAN
Earphone RJ45-CONTtesting
EMITTER
RECEIVER
REMOTE
1
Your excellent helper in cable test!
Lamp Lampcontrol Left/Up Back
Power Right/Down
Confirm
Lamp Power Analog
Digtal
EMITTER
NCV SEN Lamp Power/Set
RECEIVER
Your excellent helper in cable test!
2
Product Operation
Turn on the device and enter the below main Menu
CONT Lenght SCAN
POE Fiash Setting
1.  C ONT-- Test open, short, cross,ect for STP, UTP cable.  2.  Length--measure length of lan cable, range is 2.5m~200m.  3.  Scan--Analog/Digital/ PoE mode to locate lan cables.  4.  PoE-- available for standard or non-standard PoE switch
(5~60V), identify AT or AF standard of PSE type.  5.  Flash--locate network port by the flashing port light on
switch/ router.  6.  Setting--Set Language, backlight time, auto-off time,
contrast and version.
1.  Continuity testing
Connect one end of cable to "CONT" port of tranmistter on the left side, the other end to the RJ45 port of remote, Press "OK" to start testing.  If the cable is a good one, the result will be as below.
C R : 1 2 3 4 5 6 7 8 M: 1 2 3 4 5 6 7 8
UTP lan cable
C R : 1 2 3 4 5 6 7 8 G M: 1 2 3 4 5 6 7 8 G
STP lan cable
3
Your excellent helper in cable test!
1.1 Possible results
Only if a cable exsits short circuit, no matter it exsits cross, breakage or not,the testing result will only display "Short" information.  If it doesn't exsit short circuit, then it would display what actually it is.
C
short
R :
M: 1 2 3 4 5 6 7 8
C R : 1 2 3 4 X 6 7 X M: 1 2 3 4 X 6 7 X
Pin12,Pin45arebothshorted Pin5&Pin8arebroken
C R : 1 2 3 4 5 6 7 8 M: 1 2 3 4 5 6 7 8
Pin56,Pin18arecross
C R : 1 2 3 4 5 6 7 8 M: 1 2 3 4 5 6 7 8
Goodcondition
1.2 Cable Open
If the LCD screen display "Cable Open!", there are several reasons for this.  1. действительно все контакты открыты. 2. кабель не подключен. 3. пульт не подключен. 4. Подключитесь к неправильному порту.
С
Кабель открыт!
Ваш отличный помощник в тестировании кабеля!
4
2. Измерение длины
Подключите один конец кабеля к порту «Длина/Порт флэш», отсоедините кабель на дальнем конце, выберите «Длина» в главном меню и выберите предпочтительные единицы измерения (метры/ярды/футы) перед тестированием. затем нажмите «Начать измерение», и результат вскоре появится на экране.
1280,8 метра 3612,1 метра 4580,8 метра 7880,8 метра
Судя по изображению, это означает, что проблема существует на расстоянии 12,1 м. Чтобы убедиться, что он закорочен или сломан, вы можете проверить его непрерывность, чтобы узнать подробности.
Вид напоминает при измерении длины кабеля. 1. Тестируемый сетевой кабель должен быть обесточен. 2. Отсоедините кабель на дальнем конце, ни пульт, ни другие устройства не подключены! 3. Диапазон должен составлять 2,5–200 м, в противном случае будет отображаться значение 0 метров.
3. Сканирование кабеля
Подключите тестируемый кабель к порту «СКАНИРОВАНИЕ» передатчика на левой стороне, введите «СКАНИРОВАНИЕ» в главном меню, нажмите «ОК», чтобы выбрать режим сканирования, который вы предпочитаете, по умолчанию — цифровой режим, другие режимы — аналоговый и PoE. затем установите соответствующий
5
Ваш отличный помощник в тестировании кабеля!
режим на ресивере соответственно. После этого удерживайте трубку, чтобы найти кабель на другом конце, самый громкий голос — правильный.
СКАНИРОВАНИЕ
СКАНИРОВАНИЕ
СКАНИРОВАНИЕ
Цифровой режим
Аналоговый режим
Режим PoE
3.1. Внимание: если передатчик находится в режиме сканирования PoE и цифрового сканирования, приемник должен быть в цифровом режиме. аналоговое сканирование в передатчике соответствует аналоговому режиму в приемнике. Если режимы не согласованы правильно, даже если приемник прикоснется к правильному кабелю, он также не будет генерировать тональный сигнал.
3.2. Бесконтактное определение напряжения: нажмите кнопку «Питание/Установить» на приемнике, если индикатор «NCV» горит, вы можете использовать приемник для обнаружения наличия напряжения переменного тока.
4. Тестирование PoE
4.1 Стандартное устройство PoE Он может проверять информацию о стандартном устройстве PoE, такую ​​как напряжение POE, полярность источника питания, режим питания, а также тип PSE (по стандарту или по умолчанию). Подключите кабель к порту «PoE», результат тестирования будет показан на рисунке ниже.
Контакты, обеспечивающие питание
тип
- -Полярность
12345678
PoE
Конечный пролет
ИЭЭЭ 802.3ат
-53,6 В постоянного тока
Режим напряжения
Ваш отличный помощник в тестировании кабеля!
6
4.2 Нестандартное PoE-устройство
Если устройство PoE нестандартное, оно также может проверять напряжение POE, полярность источника питания, режим источника питания, но не может определить тип PSE, просто отображает «Нестандартное». Подключите кабель к порту «PoE», результат тестирования будет показан на рисунке ниже.
Контакты, обеспечивающие питание
Тип Полярность
12345678
PoE
8 контактов
Нестандартный
53,6 В постоянного тока
Режим напряжения
Внимание: если на все 8 контактов подается питание, полярность не будет отображаться.
4.3 При подключении к устройству PoE результат может отображаться через несколько секунд, если через 30 секунд результат не отображается, то подключенное устройство может не быть устройством PoE.
5. Подробное тестирование порта Flash и коммутатора Подключите сетевой кабель к порту «Length/Flash» на основном устройстве, выберите «Flash» в главном меню, чтобы начать тестирование. Два индикатора порта «Длина / Мигание» будут гореть и мигать. Затем осмотрите порты на коммутаторе: если есть порт, частота мигания которого составляет 3 секунды и который медленнее, чем все остальные порты, это говорит вам, что этот порт является целевым, который вы ищете.
Кроме того, устройство может сообщить вам информацию о подключенном коммутаторе, такую ​​как его скорость (10M/100M/1000M), режимы передачи (FDX: полный дуплекс / HDX: полудуплекс) Протокол (Auto-Nego / Non-AutoNego). См. график для ссылки. как показано ниже.
Вспышка
1000M FDX P: Тестирование автоматического согласования.
7
Ваш отличный помощник в тестировании кабеля!
6. Настройка
6.1. Настройка подсветки Настройте время подсветки: 15, 30, 60 с, вкл. и выкл.
Setting LangАнглийский
-> Подсветка30с АвтоВЫКЛ.15мин
6.2. Время автоматического выключения позволяет настроить время подсветки: 15 минут, 30 минут, 1 час, ВЫКЛ.
Настройка LangEnglish BackLight30s
-> АвтоВЫКЛ15мин
6.3. Настройка контрастности Нажмите левую и правую клавиши, чтобы настроить контрастность по своему вкусу.
Параметр
Контраст 28
Ваш отличный помощник в тестировании кабеля!
8
6.5. Информация о версии Для проверки информации о версии программного и аппаратного обеспечения.
Настройка Аппаратное обеспечение: V1.0 Программное обеспечение: V1.0
7. Спецификация
ЭМИТТЕР
Тип кабеля
CAT5e, CAT6, CAT6a (STP и UTP)
Проверка схемы разводки напрямую с помощью переключателя Да
Макс. дальность Тип кабеля
600 м CAT5e, CAT6, CAT6a (STP и UTP)
Длина
Диапазон испытаний Точность
2,5~200 м ±1,6 м
Место обрыва Тип кабеля
Да, CAT5e, CAT6, CAT6a (STP и UTP)
Сканировать
Макс. напряжение сигнала 9±1Впик-пик
Частота
130 кГц
Аналоговый/цифровой режим Да
Макс. дальность
600 м
Тестовый полигон
Стандартный/нестандартный переключатель PoE 5–60 В постоянного тока
ПОЕ
Индикация напряжения типа PSE
Да Стандарт: IEEE 802.3af/at; Нестандартный
ЖК дисплей
Источник питания
Предупреждение о низком заряде батареи
ЭМИТТЕР
Время автоматического выключения Защита по напряжению
Максимальный рабочий ток Размер
Регулируемая чувствительность
Обнаружение напряжения переменного тока
Лампа
ПРИЕМНИК Тип батареи
Предупреждение о низком заряде батареи
Максимальный рабочий ток
Размер
УДАЛЕННЫЙ
Защита от напряжения порта схемы разводки
Размер
128*64 Матричный с подсветкой Батарея AAA *3 2,7 В 15 мин/30 мин/ 60 мин/ ВЫКЛ. 48 В пост. тока 5 мА <150 мА 130*70*28 мм Да Да Да 9 В*1 шт. 6± 0,5 В <100 мА 210*43*27 мм RJ45 48 В пост. тока 5 мА 65*37*23 мм
8. Аксессуары
Руководство пользователя пульта дистанционного управления излучателем-приемником
1 шт.
Наушники
1 шт.
Кабельные адаптеры
1 шт.
Нести сумку
1 шт.
Сертификат качества
1шт 1 комплект 1шт 1шт
09
Ваш отличный помощник в тестировании кабеля!
Ваш отличный помощник в тестировании кабеля!
10
9. Часто задаваемые вопросы
Результат Различные результаты испытаний для одного и того же кабеля
Измеренная длина 0,0 м
При проверке PoE результаты не отображаются.
Нет мигающего порта при использовании флэш-порта
Причина или решение Проверьте, хорошо ли подсоединены концы кабеля.
Содержит порты в чистоте
Подключается к неправильному порту, правильный порт — «Длина/Вспышка».
Убедитесь, что длина тестируемого кабеля составляет 2,5–200 м. Подключается к неправильному порту, правильный порт — «PoE». Проверьте целостность кабеля, чтобы убедиться, что он хороший. Проверьте, включено ли устройство PoE. Подключается к неправильному порту, «Длина/Мигает». « — правильный. Проверьте целостность кабеля, чтобы убедиться, что он исправен.
Проверьте, включен ли маршрутизатор или коммутатор.
Подключается к неправильному порту, «СКАНИРОВАНИЕ» — правильный.
Нет звука при прокладке кабеля
Режим передатчика и приемника должен оставаться одинаковым
Проверьте, разряжена ли батарея
Увеличьте чувствительность
Текст на экране размыт. Отрегулируйте контрастность по своему усмотрению.
Включите устройство и автоматически замените новую батарею.
скоро отключится
11
Ваш отличный помощник в тестировании кабеля!
Схема серийных продуктов
НФ-8601С
НФ-309
НФ-198
НФ-511
НФ-2030
НФ-488
НФ-858С
НФ-911
НФ-707
НФ-711Ф
НФ-5120
НФ-272Л
Ваш отличный помощник в тестировании кабеля!
12


Corel PDF Engine версии 21.0.0.593 CorelDRAW 2019

Комплект поставки

Прибор поставляется вместе с чехлом, ремешком на руке и инструкцией на английском языке.

Переживать по поводу возникновения мануала на английском языке не стоит, так как в обзоре мы очень подробно всё разобрали, ничего нового в инструкции не нашли.

Функционал — инструкции для каждой кнопки

Начнем с того, что эффективная модель очень быстро считает, без подвисаний и побочных глюков.

Чтобы не переводить руководство, которое содержится вместе с прибором с английским на русском языке, давайте пройдёмся и выясним, какие клавиши за что отвечают.

1. Красная клавиша с надписью «READ»

В первую очередь отвечает за включение дальнего номера. Второе ее предназначение, это активация функции мин/макс, или еще ее называют «режим сигнала». определить минимальное и максимальное расстояние.

К примеру, необходимо вычислить самое короткое расстояние до стены, как известно, это будет фундамент. Вы включаете эту функцию и начинаете сканировать условный участок, в который заведомо входит самое короткое расстояние.

Лазерная рулетка при этом делает постоянные замеры.

Проведя несколько движений лазерной указкой по стене вверх вниз, нажмите на эту же красную кнопку замера. На четвертом строчном дисплее тут же делаются три измерения: верхнее наибольшее расстояние, минимальное и в итоговой нижней строке сделанный замер.

2. Клавиши «+» и «-»

Отвечают за предложение и вычитание соответственно. Помимо простых сложностей и вычитаний расстояний друг из друга, также можно производить такие же операции с площадями и объемами.

К примеру, с функцией расчета объема вы замерили объем, далее нажали на кнопку «+» и замерили другой объем, потом обязательно надо подытожить пульсами на красную кнопку, после чего в итоговой строке выводится итоговая сумма двух объемов в кубических метрах. .

Всё тоже самое проделывается с минусом.

3. Клавиша под плюсом с нарисованным кубом

На этом ключе завязан основной функционал лазерного дальномера SNDWAY SW-T40. Всего шесть функций, две из которых это вычисление площади и объема, и 4-ре функции дополнительных вычислений.

каждая функция преобразуется очередными приложениями на этом ресурсе, чтобы отобразить интерактивные картинки, которые показывают, какой замер надо сделать первым (на дисплее будет мигать соответствующая линия).

Рассмотрим подробнее каждое нажатие.

Первое нажатие

Активируется функция вычисления площади в метрах квадратных. Появляется иконка прямоугольника с мигающей стороной.

Второе нажатие

Переключает дальномер в режим измерения объема в метрах кубических с появлением иконки куба также с мигающей подсказкой.

Третье нажатие

Активирует косвенное вычисление по теореме Пифагора недоступной высоты. Замер делается с одной точки, сначала замеряется гипотенуза воображаемого треугольника, затем нижний катет — второй катет вычисляется автоматически.

Замер также сопровождается подсказками, в какой последовательности делать измерение.

Четвёртое нажатие

Замер диагонали. По иконке замер похож на предыдущий, но если приглядеться, то мигают совершенно другие линии. Замеряется длина и ширина помещения — диагональ высчитывается автоматически.

Пятое нажатие

Вычисление недоступного отрезка. Эта функция встречается в основном у дорогих моделей, но тут она тоже присутствует.

Измерение делается тремя замерами, последовательность которых также подсвечивается, поэтому разобраться не составит труда.

Именно при последнем из трёх замеров, будет очень кстати пузырьковый уровень на корпусе лазерной рулетки, так как точность этого измерения во многом зависит насколько перпендикулярно будет сделан последний замер.

Шестое нажатие

Второе вычисление недоступной высоты. Эта функция схожа с третьей, только измерение делается за три замера, а не за два. В этой функции также пригодится встроенный уровень, при срединном замере по горизонтали.

4. Кнопка с нарисованной дискеткой

Тут всё просто — это вызов последних измерений.

5. Клавиша с буквой «U» и рисунком

Данная кнопка меняет точку отсчёта, а именно от верхнего или нижнего края дальномера, при переключении на экране появится соответствующий значок.

Также при удерживании этой клавиши будут по кругу меняться различные единицы измерения: метры, футы, дюймы и количество знаков после запятой.

6. Кнопка «OFF / CLEAR»

При кратковременном нажатии скидывает последнее значение для нового замера, а при удержании выключает дальномер.

Плюсы и минусы

« + »   Дешёвый, функциональный, есть встроенный пузырьковый уровень, быстрая скорость замеров, компактный, четырёхстрочный дисплей.

« — »   Мягкий материал клавиш, нет откидной пятки для замеров из углов и щелей, нет крепления на штатив.

Плюсы и минусы

« + »   Дешёвый, функциональный, есть встроенный пузырьковый уровень, быстрая скорость замеров, компактный, четырёхстрочный дисплей.

« — »   Мягкий материал клавиш, нет откидной пятки для замеров из углов и щелей, нет крепления на штатив.
