В этой части я перейду к основным параметрам объектива. Вначале обозначу роль объектива в создании изображения.

Зачем нужны объективы?

Основная задача объектива – направлять отражённые от снимаемого объекта лучи света на светочувствительный слой, находящийся в фотоаппарате. Объектив создаёт плоское (двумерное) изображение на светочувствительном слое, а последний это изображение фиксирует.

Для того чтобы показать, чем отличается один объектив от другого, введу основные параметры объективов. Затем приведу классификацию объективов с комментариями, которые призваны помочь в самостоятельном выборе объектива для конкретной съёмочной ситуации.

Каковы основные параметры объективов?

К основным параметрам объектива я отношу фокусное расстояние, угол поля зрения, искажение перспективы и светосилу.

Фокусное расстояние

Основной параметр любого объектива – фокусное расстояние. Это расстояние от оптического центра объектива до светочувствительного слоя. Оптический центр объектива – виртуальная точка, центр воображаемой двояковыпуклой линзы, которая могла бы заменить все линзы в объективе, суммировать их действия над пропускаемым светом. На рис. 6 изображена такая воображаемая линза. Параллельные друг другу лучи света, входящие в неё слева, со стороны снимаемой сцены (или области предметов), пройдя через линзу, собираются в точку на светочувствительном слое. Оптический центр объектива может располагаться не только внутри тубуса, но за его пределами: впереди передней линзы объектива или позади задней линзы объектива.

Оптический центр объектива находится на оптической оси объектива, невидимой линии, которая обладает следующим свойством. Если луч света совпадает с оптической осью, то он пройдёт сквозь объектив, не изменив направления. Другими словами, такой луч не модифицируется объективом. На языке образов оптическую ось можно назвать «голубым коридором» для световых лучей.

На оптическую ось объектива «нанизаны» оптические центры каждой линзы в объективе. Обычно, объектив устанавливается на фотоаппарат таким образом, чтобы оптическая ось была перпендикулярна плоскости светочувствительного слоя. Некоторые специальные объективы позволяют наклонять оптическую ось относительно плоскости светочувствительного слоя.

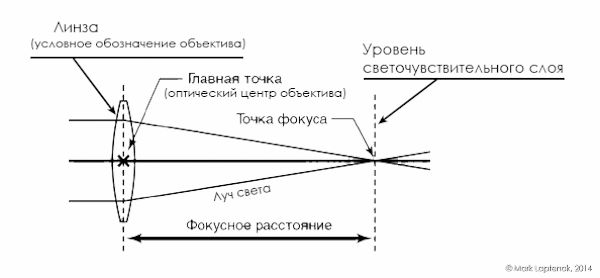

Рис. 6. Фокусное расстояние объектива.

Фокусное расстояние измеряется в миллиметрах. Маркировка «18mm», нанесённая на объектив, означает, что фокусное расстояние данного объектива равно 18-ти миллиметрам. Каково фокусное расстояние объектива, изображённого на рис. 5? Постоянно ли оно?

Угол поля зрения

На практике важно понятие угла поля зрения объектива, связанное с фокусным расстоянием. Введу новое понятие с помощью двух примеров.

Чем больше фокусное расстояние, тем более далёкий от меня объект я могу запечатлеть. Например, снимая объективом с фокусным расстоянием равным 18 мм, я смогу запечатлеть птицу, сидящую на ветке дерева в нескольких метрах от меня. Однако, она получится на фотографии маленькой. Если я воспользуюсь объективом с фокусным расстоянием равным 180 мм, то размер птицы на фотографии получится в 10 раз больше. При этом я буду фотографировать в том же месте. Таким образом, объективы с большим фокусным расстоянием позволяют снимать объект, удалённый от фотографа на большое расстояние. Это актуально в репортажной съёмке спортивных мероприятий, например, футбольных матчей, в съёмке дикой природы, где у меня не будет возможности подойти близко к осторожному животному. Теперь приведу другой пример.

Я фотографирую в небольшом помещении группу из 10 человек. Снимая с объективом с фокусным расстоянием равным 180 мм, мне придётся отойти от группы так далеко, чтобы все люди «попали» в кадр. Но в помещении это не всегда выполнимо – ограничивают стены. В этом случае мне необходимо воспользоваться объективом с меньшим фокусным расстоянием равным, например,18 мм. Располагаясь близко к портретируемым, я смогу сфотографировать всю группу целиком. Это актуально при съёмке в ограниченном пространстве, интерьерной фотографии.

Таким образом, фокусное расстояние объектива влияет на дистанцию съёмки. А именно, чем ближе я хочу подойти к снимаемому объекту, тем объектив с меньшим фокусным расстоянием мне нужен. Почему так? Потому что, чем меньше фокусное расстояние объектива, тем больше угол поля зрения.

Поле зрения объектива – это изображаемая объективом часть снимаемой сцены. Углу поля зрения можно дать следующие определение. Двойной (умноженный на 2) угол между оптической осью объектива и линией, соединяющей самую крайнюю изображаемую точку снимаемой сцены с оптическим центром объектива, называется углом поля зрения объектива.

Также, введу понятие угла поля зрения через построение. Представьте прямоугольный кадр-изображение. Проведите диагональ между противоположными вершинами кадра. Угол между двумя линиями, одна из которых проходит через одну вершину и оптический центр объектива, другая – через другую вершину и оптический центр объектива, можно обозначить как угол поля зрения.

Угол поля зрения измеряется в градусах.

Зависимость угла поля зрения от фокусного расстояния демонстрирует рис. 7. Точка съёмки, ракурс, параметры съёмки остаются неизменными для всех 9-ти снимков, изменяется лишь фокусное расстояние объектива. На снимке, сделанном с фокусным расстоянием равном 24 мм, слева изображена серая дверь. При фокусном расстоянии равном 35 мм её в кадре нет: угол поля зрения уменьшился и объектив больше не «охватывает» какую-то часть сцены. Обзор сузился. На 3-ёх последних снимках, сделанных с фокусными расстояниями равными 105 мм и выше, трудно сказать, какая обстановка окружает фотографа.

Рис. 7. Зависимость угла поля зрения от фокусного расстояния объектива.

Обратите внимание, что с увеличением фокусного расстояния, не только уменьшается угол поля зрения, но и увеличивается размер изображаемого объекта (изображение объекта масштабируется). Размер белой карточки и расстояние до неё оставались неизменными на всех снимках. Однако, размеры изображённого объекта относительно размера кадра увеличились с ростом фокусного расстояния.

Угол поля зрения не обозначается на объективе. Его можно узнать из инструкции к объективу или его спецификации. Знание угла поля зрения помогает мне при подготовке к постановочной съёмке, когда я заранее планирую кадр. Вот каким образом.

В некоторых студиях из-за их маленькой площади я не могу использовать объектив с большим фокусным расстоянием. А по соображениям, о которых я расскажу далее и в третьей части «основ», это желательно. Рассчитав минимальную дистанцию съёмки для портрета в полный рост, я выбираю один или несколько объективов с подходящими фокусными расстояниями.

Искажение перспективы

Объективы создают перспективное изображение. Другими словами, трёхмерное пространство проецируется объективом на плоский светочувствительный слой по законам центральной перспективы.

Перспектива – это способ изображения трёхмерного пространства, объёмных тел на плоскости. Центральная перспектива предполагает наличие центра проекции. Центр проекции, условно, совпадает с оптическим центром объектива.

Перспектива остаётся неизменной при любом фокусном расстоянии, соответственно, она не зависит от угла поля зрения. Однако, её ощущение наблюдателем зависит от фокусного расстояния объектива, размера светочувствительного слоя, размера фотографии и дистанции, с которой
зритель рассматривает фотографию.

Если Вы хотите подчеркнуть реалистичность сюжета, то Вы можете подобрать такое фокусное расстояние, при котором перспектива будет ощущаться натуральной, неискажённой, естественной. Помимо фокусного расстояния необходимо знать на каком расстоянии будет просматриваться Ваша
фотография, и какого она будет формата.

И наоборот. Вы можете заведомо исказить восприятие зрителем снимаемого объекта, уменьшить или увеличить кажущуюся глубину пространства. Обычно, на малых фокусных расстояниях глубина пространства «увеличивается», фон «отдаляется», на больших фокусных расстояниях глубина «уменьшается», пространство «уплощается», фон «приближается».

Пример. Если Вы будете смотреть на портрет (рис. 8) на расстоянии примерно 35 см от монитора, то перспектива будет ощущаться Вами неискажённой (так, словно Вы находитесь на месте фотографа). Это справедливо при условии, что разрешение Вашего монитора равно 1366 х 768
точек и масштаб изображения равен 100%. Если разрешение Вашего монитора равно 1920 х 1080 точек, то расстояние просмотра, при котором перспектива ощущается естественной, равно 25 см.

Рис. 8. Лицевой портрет, сфотографированный на объектив с фокусным расстоянием равным 50 мм.

Аналогично, портрет на рис. 8 не будет казаться искажённым, если Вы приблизитесь к экрану на неудобное расстояние – 16 см.

Рис. 9. Лицевой портрет, сфотографированный на объектив с фокусным расстоянием равным 24 мм.

Эффект «большого носа», который на больших («удобных») расстояниях от экрана Вы можете наблюдать на рис. 8, называется дисторсией. Это геометрическое искажение. Оно свойственно объективам с малыми фокусными расстояниями. Эффект возникает потому, что центр перспективы находится близко к лицу человека. Кончик носа модели расположен ближе, чем её веки и брови к центру перспективы, поэтому последние кажутся меньшими по размеру, чем нос.

Обобщу вышесказанное. Подобно полю зрения объектива, благодаря которому Вы можете строить кадр (помещать или исключать объекты из кадра), в Ваших руках находится ещё одно выразительное средство. Меняя фокусное расстояние и дистанцию съёмки, Вы можете управлять ощущением перспективы у зрителя, «приближать» или «отдалять» фон в снимаемой сцене.

Некоторые объективы искажают центральную перспективу благодаря специфической оптической схеме. Пример искажения представлен на рис. 10. Снимок сделан с помощью объектива, который за особенное изображение назвали «рыбий глаз» (англ. fisheye). Угол поля зрения такого объектива
близок к углу поля зрения рыбьего глаза – 180 градусов. Фокусное расстояние объектива, с помощью которого создана фотография на рис. 10, равно 10,5 мм.

Рис. 10. Искажение перспективы объектива fisheye (с англ. «рыбий глаз»).

Также, искажение форм изображаемых объектов происходит, когда оптическая ось направлена к объекту под углом, отличным от прямого. Например, фронтальная часть здания, обычно, запечатлевается искажённой («прямоугольник» фасада превращается в трапецию, сужаясь к верху),
потому что, обычно, точка съёмки находится на уровне первого этажа здания. Чтобы поместить здание целиком в кадр, я поднимаю объектив вверх. Оптическая ось перестаёт быть перпендикулярной фасаду здания.

Такое искажение вызывает трудности в архитектурной фотографии. Оно может быть исправлено путём подъёма точки съёмки, например, я могу занять позицию в здании напротив. Либо можно наклонить плоскость резкости, которая в обычном объективе перпендикулярна его оптической оси. Наклон фокусировочной плоскости можно осуществлять, например, с помощью специального объектива, называемого, тилт-объективом (от англ. tilt – «наклонять»).

Перед тем, как ввести следующий параметр объектива – светосилу – сделаю промежуточное резюме.

Фокусное расстояние – основной параметр объектива. Несмотря на то, что оно имеет конкретное значение и единицу измерения – миллиметр – оценить его с помощью линейки будет непросто, потому что оптический центр объектива нередко находится за пределами тубуса. Этого и не нужно
делать. На практике важны связанные с фокусным расстоянием параметры: углы поля зрения и искажение перспективы.

Первый параметр – больше технический. Хватит ли мне поля зрения, чтобы «охватить» в кадре комнату целиком или модель в полный рост? Второй параметр – больше
художественный. Что зритель будет ощущать, если я покажу невероятно длинными ноги модели, сидящей в кресле? Насколько явным будет производимый эффект? Или. Как мне показать модель в окружении тенистого леса и реки, обвивающей каменистый ландшафт на заднем плане? («Приблизить» задний план).

Светосила

Любой объектив, будучи оптическим прибором, неизбежно уменьшает интенсивность пропускаемого светового потока. Часть лучей рассеивается в оптических элементах, другая часть, обычно наибольшая, намеренно экранируется (ограничивается) специальными конструктивными элементами объектива. Ограничение световых лучей необходимо для того, чтобы управлять уровнем искажений.

Другими словами, изображение, создаваемое любым объективом, всегда содержит искажения. Но их степень отличается от модели к модели. Чем меньше нужно ограничивать световые лучи, тем выше освещённость изображения, тем больше возможностей предоставляет такой объектив в условиях с малой интенсивностью освещения снимаемой сцены.

В качестве одного из «ограничителей» выступает диафрагма, речь о которой я вёл в первой части. Чем больше диаметр установленных в объектив оптических элементов, соответственно, больше диаметр тубуса, и чем больше максимальный диаметр отверстия, образуемого лепестками диафрагмы, тем больше световых лучей проходит сквозь объектив и, как следствие, выше освещённость изображения.

Светосилой объектива называется минимальное значение диафрагмы, возможное для выбора у данной модели объектива. Вспомните, как связан диаметр отверстия и значение диафрагмы: чем больше значение диафрагмы, тем меньше диаметр отверстия. Введу второе определение. Светосила – это максимальный диаметр отверстия, образованного лепестками диафрагмы, для данной модели объектива.

Маркировка светосилы наносится на тубус (см. рис. 5). Надпись следует за обозначением фокусного расстояния и может иметь один из двух видов: например, «F1:1,4» или «f/4», «F1:3,5-5,6» или «f/3,5-5,6». Светосила объектива, изображённого на рис. 1 – 5 равна 4. Это означает, что, фотографируя с помощью него, я могу установить минимальное значение диафрагмы равным 4.

Не у всех объективов светосила постоянна. Она может зависеть от фокусного расстояния. Для разных фокусных расстояний, программа микропроцессора будет ограничивать максимально возможный диаметр отверстия, образованного лепестками диафрагмы. Для того, чтобы рассказать о светосиле подробнее, введу классификацию объективов по возможности изменять фокусное расстояние.

Существуют объективы, у которых фокусное расстояние можно менять, соответственно, можно менять угол поля зрения. Создавая фотографии для рис. 7, я использовал два таких объектива. У одного фокусные расстояния изменялись в пределах 24 – 70 мм, у другого – в пределах 70 – 200 мм. Оба «представителя» относятся к классу вариофокальных объективов или объективов с переменным фокусным расстоянием, или «зумов».

Изменять фокусное расстояние можно в любой момент съёмки путём вращения соответствующего кольца на тубусе (метка 3 на рис. 5).

О том, что объектив является вариофокальным, свидетельствует маркировка с указанием диапазона фокусных расстояний, возможных для данной модели объектива (метка 8 на рис. 5). Например, фокусные расстояния у вариофокального объектива, изображённого на рис. 1 – 5 можно изменять в пределах отрезка от 16 до 35 мм.

Вариофокальные объективы удобны. С одним и тем же объективом я могу фотографировать как осторожную птицу, сидящую на ветке дерева, так и группу людей в небольшом замкнутом помещении.

Объективы с фиксированным фокусным расстоянием называются также дискретными объективами или «фиксами». Качество изображения, получаемого с помощью таких объективов, обычно, выше, чем получаемое с помощью вариофокальных. Однако, с дискретными объективами может быть неудобно
снимать репортажи или некоторые сюжеты, одновременно, например, и пейзажи, и цветки. Съёмка репортажей часто предполагает быстроту и чёткость действий (постоянно менять объективы может быть неудобно), а также различных полей зрения.

За удобство вариофокальных объективов я «расплачиваюсь» высоким уровнем искажений, особенно на крайних значениях доступного диапазона фокусных расстояний, и/или высокой стоимостью вариофокального объектива. И всегда меньшим количеством пропускаемого через объектив света в сравнении с дискретными объективами.

Оптическая схема вариофокальных объективов более сложная, чем дискретных: в ней больше подвижных оптических групп и элементов. Производители объективов стараются реализовать такую схему, при которой на каждом значении фокусного расстояния из доступного диапазона искажения не превышают заданный уровень. А степень искажений вариофокального объектива всегда изменяется в некоторых пределах.

Чтобы сделать искажения стабильно малыми вне зависимости от выбранного фотографом фокусного расстояния из диапазона допустимых значений, намеренно уменьшается светосила объектива. Вы редко встретите вариофокальный объектив со светосилой больше 2,8. В вариофокальных объективах низкого ценового диапазона подход более «гибкий», но менее удобный для фотографа. Светосила автоматически изменяется в зависимости от выбранного Вами фокусного расстояния. Например, у объектива с маркировкой «18-55mm F1:3,5-5,6» светосила равная 3,5 соответствует фокусному расстоянию равному 18 мм, светосила равная 5,6 – фокусному расстоянию равному 50 мм. На промежуточных фокусных расстояниях светосила будет принимать промежуточные значения. Например, при 35 мм она будет близка к 4,5.

У дискретных объективов светосила постоянна по определению. В этом заключается одно из их преимуществ перед вариофокальными объективами.

В виду неизменности фокусного расстояния (в оптической схеме на одну переменную величину меньше), светосила у дискретных объективов может быть больше, чем у вариофокальных, и достигать значений 1,2 и даже больше. Для вариофокальных объективов такая светосила пока является непреодолимым рубежом. Чтобы оценить степень преимущества, вспомните разницу в экспозиции для диафрагменных чисел 1,4 и 2,8. Она составляет 2 EV. Дискретные объективы способны пропустить от 2 до 16 раз больше света, чем высококачественные вариофокальные объективы.

Чем выше светосила, тем выше стоимость объектива. Для светосильных объективов применяются дорогие материалы и сложные технологии изготовления линз, линзы большего диаметра. Вариофокальные объективы с постоянной светосилой также дороже своих «одноклассников» со светосилой, зависимой от фокусного расстояния.

Приведу классификацию объективов по фокусному расстоянию, снабжённую некоторыми пояснениями по применению в различных съёмочных ситуациях.

Классификация объективов по фокусному расстоянию

Все существующие объективы можно распределить по трём «полочкам». Иногда их пять: первая и третья делятся ещё на две. Однако, деление условно и зависит от размеров светочувствительного слоя. Классификация ниже приведена для фотоаппаратов узкого (малого) формата, размер светочувствительного слоя которых по диагонали равен 36 мм. Подробнее об форматах читайте в четвёртой части «основ».

К короткофокусным или широкоугольным объективам относятся модели, фокусное расстояние которых менее 24 мм. Их удобно применять в ситуациях, когда требуется «охватить» большую часть пространства,
сохраняя минимальную дистанцию съёмки: интерьерная фотография, групповой портрет и т.д. Вследствие способности «увеличивать» глубину пространства, усиливать «объёмность», такие объективы применяют для создания динамичных снимков, например, в свадебной фотографии. На «широкий угол» сложно фотографировать классические портреты. У широкоугольных объективов ярко выражена дисторсия. На левом верхнем снимке рис. 7 рама окна изогнута к краю кадра. В реальности она – прямая. Искажениям объектива и его оптических свойствам посвящена отдельная статья.

К стандартным объективам относятся модели, фокусное расстояние которых более 35 мм и менее 85 мм. Объективы с фокусным расстоянием равным 50 мм в большинстве режимов просмотра (на экране компьютера, отпечаток 15х20, журнальная полоса и т.д.) вызывают у зрителя ощущение натуральной
перспективы. Поэтому «полтинники» часто используют для изображения снимаемых сцен такими, какими их увидел бы человек, если бы находился на месте фотографа.

Фокусное расстояние длиннофокусных объективов или телеобъективов больше 85 мм. Из-за «уменьшения» глубины пространства, эффекта «приближения» заднего плана к переднему плану, длиннофокусные объективы активно применяются в портретной и предметной фотографии. Вследствие способности сильно масштабировать изображение снимаемого объекта телеобъективы применяются там, где требуется запечатлеть объект издалека, например, в съёмке спортивных мероприятий, фотографии дикой природы и проч.

Иногда, дополнительно рассматривают ультра-широкоугольные объективы и супер-длиннофокусные объективы.

Замечание. Вариофокальные объективы, охватывающие широкий диапазон фокусных расстояний, могут «занимать» сразу несколько «полочек» в приведённой классификации, обеспечивая, тем самым, разнообразный набор съёмочных ситуаций. Например, объективы с диапазоном фокусных расстояний 18 – 55 мм или 24 – 105 мм, или 18 – 300 мм. Здесь отмечу следующее: универсальность, чаще всего, занимает одну из двух чаш весов. На другой находится качество. С универсальными объективами удобно пробовать себя в различных жанрах и видах фотографии.

В завершении этой части приведу список литературы для углублённого изучения, домашнее задание и контрольные вопросы для усвоения и закрепления материала.
