1,1 ЖК-дисплей может отображать:
Входное-выходное напряжение, выходной ток. Выходная мощность;
1,2. быстрое и точное преобразование, может делать с низкого напряжения, высокое и наоборот, выходное напряжение может быть отрегулировано по своему желанию из 0,5-30v, предельный ток 0-4a может быть отрегулировано по своему желанию;
1,3. Защита от обратного подключения по входу, которая не выгорит;
1,4. Анти-обратный диод на выходе, не требуется дополнительный анти-обратный гасительный диод для зарядки батареи;
1,5. Модуль может быть установлен для питания или зарядки по умолчанию;
1,6. Доступны различные механизмы защиты программного обеспечения, и порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт.
1,6. Выходная пульсация небольшая и PI фильтр доступен;
1,8. Увеличенные рёбра радиатора. В моделе конструктор с корпусом предусмотрено место под вентилятор 24а 40х20мм.
2. Параметры продукта модель ZK-4KX DC
Вход напряжение: 5,0-30 в
Выход напряжение: 0,5-30 в
Выходной ток: может работать стабильно на 3 А в течение длительного времени и может достигать 4 а при усиленном рассеивании тепла вентилятором.
Выходная мощность: Естественное тепловыделение 35 Вт, усиление тепловыделения 50 Вт
Напряжение Разрешение дисплея: 0,01 V
Текущее Разрешение дисплея: 0.001A
Эффективность преобразования: около 88%
Пример конструкции с тороидальным трансформатором 90 ватт 25 вольт:есть место под предохранитель, сетевой шнур, выключатель питания, выходные клеммы, вентилятор 40х20мм 24в. диодный мост с конденсатором.
Мягкий старт: Да (с предельной нагрузкой, модуль может не работать при запуске)
Входное анти-обратное соединение;
Выход анти-обратного орошения;
Вход защита от пониженного напряжения (4,8-30v Регулируемый, по умолчанию 4,8 v)
Выход Защита от перенапряжения (0,5-31v регулируемый; В случае возникновения 31V)
Защита от перегрузки по току 0-4.1a (регулируется, по умолчанию 4.1a)
Защита от избыточной мощности (0-50 Вт регулируется, по умолчанию 50 Вт)
Защита от перегрева (80-110Регулируется, по умолчанию 110 ℃)
Защита таймаута (0-100ч регулируется, выключено по умолчанию)
Сверхмощная защита (0-60 ач регулируется, по умолчанию выключено)
Рабочая частота: 180 кГц
Размеры: длина * ширина * высота 79 мм * 43 мм * 26 мм Вес: 92г
Способ использования. (робот перевод)
5,1. Параметры дисплея переключателя-в обычном интерфейсе нажмите SW, чтобы переключить дисплей ниже экрана дисплея, и переключите содержимое дисплея между током мощности W емкость Ah время h. Нажмите кнопку SW, чтобы переключить дисплей uplink на экран дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.
Примечание: для обеспечения точности калибровки калибровочное напряжение-более 12 В может быть запущено; Калибровка током-запуск калибровки только тогда, когда ток выше 1 А.
7,1. Короткое соединение между входом и выходом из модуля запрещено, или функция постоянного тока потерпит неудачу.
7,2. Пожалуйста, убедитесь, что мощность момента источника питания превышает требуемую мощность выходной нагрузки!
7,3. Если модуль хочет выводить с полной нагрузкой, входное напряжение должно быть выше 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальная модуль значение тока 4A, при условии, максимальная выходная мощность, как, например, 17V, в настоящее время не должно быть больше, чем 2A.
7,4. Когда этот модуль используется более 3 А и 35 Вт, пожалуйста, усиливайте тепловыделение!
7,5. Модуль имеет входное напряжение от пониженного напряжения, функция защиты от перегрузки, которая составляет около 4,8 v по умолчанию (это может быть в комплекте), И выход будет автоматически отключен после того, как значение будет ниже этого значения (обратите внимание, что напряжение в модульном порту ниже порогового уровня защиты от пониженного напряжения, И когда входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
Пример изготовления БП в корпусе (в заказе цвет будет черный)
Видео обзор модуля блока питания:
https://www.youtube-nocookie.com/embed/0bBAQZ4JuA8
Я не планировал писать обзор на эту железяку, но поскольку она основа моего блока питания, то конечно протестируем модуль, и я вкратце расскажу про него, и про то что в итоге получилось. Всем кому интересна эта тема — Велком!
UPD: Про просьбам трудящихся добавил осциллограммы при различных сценариях включения прибора.
Подходящий модуль питания, это уже почти полдела, так же в закромах выкопал:
— Импульсный блок питания MW 24В 2.1А лет 5 купленный в оффлайн
— Коробку из пластика для DIY конструкций, почти подходящего размера (куплена в оффлайн, хотелось бы на пару сантиметров побольше, но на безрыбье и рак рыба)
— Вентилятор улитку 12В 0.1А (покупал на Али в увлажнитель, но с размером не угадал)
— Импульсный понижающий модуль малой мощности (тоже был куплен давно на Али)
Ну и понятное дело, что провода, клеммы, предохранители, кнопки всегда найдутся в закромах радиогубителя.
Попытался все вышеперечисленное запихать в корпус, не хватало буквально 5мм для полного счастья, что бы Импульсный блок питания разместить с модулем Buck Boost конвертера ZK-4KX. Выход нашел через некоторое время, закрепив ИИП на крышку корпуса, только в таком положении мог выиграть эти нужные мне 5 мм. В прочем, закреплен ИИП хорошо, на латунные «столбики» и в этом перевернутом положении.
Собственно всё. Ставим нижнюю крышку (в которой просверлены отверстия для вентиляции аккурат под модулем) и стягиваем 2 половинки корпуса винтами, не забыв так же надеть ножки.

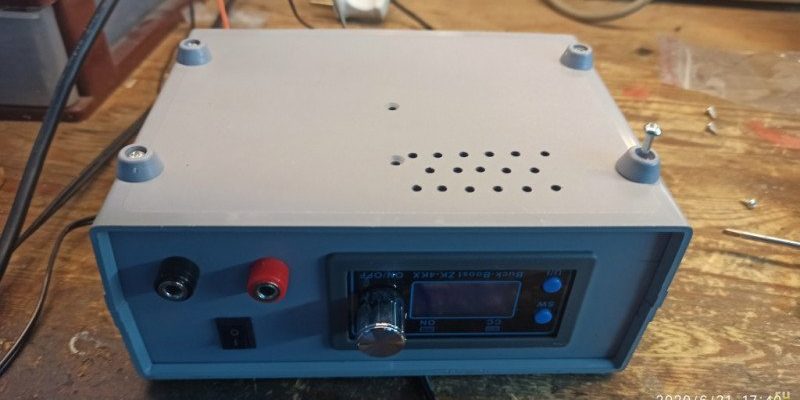

Вот такой он получился «цветочек аленький».
Вид с боку.
Подключаем небольшую нагрузку (мощный зеленый проволочный резистор) и перекрестившись даем питание. Ничего не взорвалось — уже хорошо. В этот раз рискнул и первый запуск не делал последовательно с лампой накаливания, как обычно, тестирую свои самодельные импульсные блоки питания. Все работает. Вентилятора не слышно.
Внимательный читатель помнит, что Импульсный блок питания у меня на 24В, но поскольку модуль Buck Boost конвертер, он может повышать напряжение до 30В, конечно при снижении максимального тока, но мне этих возможностей достаточно.
Примененный мною модуль Buck Boost конвертера ZK-4KX имеет множество настроек, управление не самое удобное, но все же получше чем у новых версий, и кроме того, кнопки очень мягко нажимаются, в отличие от мембранных кнопок в новых версиях модулей.
Характеристики модуля китайцы приводят такие:
Входное напряжение: 5,0-30 в
Выходное напряжение: 0,5-30 в
Выходной ток: может работать стабильно на 3 А в течение длительного времени и может достигать 4 а при усиленном рассеивании тепла
Выходная мощность: Естественное тепловыделение 35 Вт, усиление тепловыделения 50 Вт
Разрешение дисплея напряжения: 0,01 В
Текущее Разрешение дисплея: 0.001A
Эффективность преобразования: около 88%
Мягкий старт: Да (с высокой мощностью и нагрузочным модулем может не работать при запуске)
Механизм защиты:
Входное анти-обратное соединение;
Выход анти-обратного орошения;
Входная защита от пониженного напряжения (4,8-30 в регулируется, по умолчанию 4,8 В)
Защита от перенапряжения на выходе (0,5-31 В регулируется, по умолчанию 31 В)
Защита от перегрузки по току 0-4.1a (регулируется, по умолчанию 4.1a)
Защита от избыточной мощности (0-50 Вт регулируется, по умолчанию 50 Вт)
Защита от перегрева (80-110℃Регулируется, по умолчанию 110 ℃)
Защита таймаута (0-100h регулируется, выключено по умолчанию)
Сверхмощная защита (0-60 ач регулируется, по умолчанию выключено)
Рабочая частота: 180 кГц
Размеры: длина * ширина * высота 79 мм * 43 мм * 26 мм
Управление модулем происходит при помощи 2-х кнопок (короткое и долгое нажатие задействует разные меню настроек) так и ручкой энкодера (вращение ручки и нажатие)
Короткое нажатие на кнопку U/I интуитивно понятно ведет к меню в котором можно задать выходное напряжение и ток. Вращение ручки энкодера плавно меняет значение, нажатие на кнопку энкодера меняет декады (вольты — десятые вольта, амперы-десятые ампер)
Долгое нажатие на кнопку U/I переводит в меню настроек:
Где можно выставить подается ли напряжение на выходные клеммы по умолчанию (да-нет)
Далее идут настройки:
— OUP — порог защиты от перенапряжения; OCP — порог защиты от перегрузки по току; OPP — Верхний порог входного напряжения; OAP — порог защиты по емкости; OHP порог по времени (тайм аут); OTP — выставление защиты от перегрева.
Далее идут три пункта меню, где можно откалибровать входное и выходное напряжение, в случае, если девайс показывает неправильно, а так же откалибровать ток, по внешнему амперметру. Фото тоже под спойлером.
Короткое нажатие на кнопку SW перелистывает различные варианты отображения информации в ходе работы блока питания. Так же спрячу все под спойлер.
В общем разнообразная информация на любой вкус и пожелание.
Ну и посмотрим осциллограммы процессов возникающих при включении и выключении нагрузки.
А это помехи при работе Блока питания при 12В
Тоже помехи, но в режиме бустера и напряжении 30В.
UDP: Про просьбам трудящихся осциллограммы включения и выключения испытуемого блока питания при разных сценариях
1. Нагрузка Резистор. Напряжение 30В ограничение тока 0.9А
Включение
2. Нагрузка Лампочка 12В 35Вт Напряжение 13В ограничение тока 2.1А
Включение
3. Светодиод 25В 300мА Напряжение 24В ограничение тока 300мА
Включение
4. Нагрузка Конденсатор 2200 мкФ 50В
Включение
ИМХО, я опять ничего страшного не вижу на осциллограммах, но я не инженер, может кто прокомментирует, кто понимает больше чем я.
