ПРОМЫШЛЕННЫЕ ОБЪЕКТИВЫ

Линейка объективов Hikrobot

Hikrobot предоставляет большую линейку объективов машинного зрения, идеально подходящих под задачи промышленных производств. Наши специалисты помогут подобрать оптику с требуемыми характеристиками.

Объективы серии HF-E (1/1. 8″ 6MP)

Модели объективов серии HF-E

Объективы серии HF-P (1/1. 8″ 10MP)

Модели объективов серии HF-P

Объективы серии MF-E (2/3″ 5MP)

Модели объективов серии MF-E

Объективы серии MF (2/3″ 8MP)

Модели объективов серии KF

Объективы серии KF-E (1. 1″ 12MP)

Модели объективов серии KF-E

Объективы серии SA (4/3″ 10MP)

Модели объективов серии SA

Объективы серии KF-P (1. 2″ 25MP)

Модели объективов серии KF-P

Объективы серии LF (Large Image Circle Lens)

Модели объективов серии LF

Телецентрические объективы

Модели телецентрических объективов

Как официальный представитель Hikrobot в России и СНГ, мы предлагаем поставку всей линейки Hikrobot, помощь в выборе оборудования, полное техническое обслуживание и сопровождение систем машинного зрения на базе данного оборудования.

По вопросам приобретения обращайтесь

Качество оптики Nikon известно миру с 1917 года. Каждый объектив Nikon подвергается тщательному контролю на всех этапах производства. Передние линзы объективов имеют очень маленький размер и характерную форму. Линзы делаются из стекла в соответствие со строгими стандартами.

Высококвалифицированный специалист должен подшлифовать линзу вручную, чтобы добиться высочайшего качества исполнения. В компании Nikon существуют специалисты с высочайшими навыками в области обработки оптических элементов.

В 1976 году компания Nikon анонсировала выпуск объективов серии CF (оптика, свободная от хроматических аберраций).

В 1996 году при разработке новой серии объективов CFI60 (оптика, настроенная на «бесконечность», свободная от хроматических аберраций), предназначенных для выполнения сложных биологических исследований, специалисты компании Nikon ставили перед собой две четкие задачи:
1. Кардинальным образом усовершенствовать оптические характеристики.
2. Повысить универсальность микроскопа в целом и улучшить его характеристики при использовании дополнительного специализированного оборудования.

При создании объективов серии CFI60 компания Nikon установила новые стандарты. Применение в тубусе линз с фокусным расстоянием 200 мм и объективов с парфокальным расстоянием 60 мм при увеличении диаметра резьбы до 25 мм позволило увеличить числовую апертуру и рабочее расстояние до недостижимых ранее величин. Эти революционные оптические системы осуществляют коррекцию продольной и поперечной хроматической аберрации за счет объектива и линзы тубуса, что позволяет получить плоские изображения с превосходной цветопередачей без использования каких-либо других элементов. Тубусная линза с фокусным расстоянием 200 мм уменьшает угол между лучами света, проходящими через центр, и внеосевыми лучами. Это максимально сокращает смещение между двумя лучами света при их прохождении через флуоресцентный фильтровый куб и призму ДИК. Компания Nikon также разработала объективы, которые снижают автофлуоресценцию и блики, и тем самым, обеспечивают большую контрастность при эпифлуоресцентной микроскопии. Оптическая система CFI60 обладает целым рядом инновационных свойств и обеспечивает превосходные эксплуатационные характеристики.

Оптическая система Nikon CFI60, которая ценится за высокие числовые апертуры NA объективов в сочетании с большими рабочими расстояниями WD, была улучшена в системе Nikon CFI60-2 для достижения еще больших рабочих расстояний, лучшей коррекции хроматических аберраций и меньшего веса.

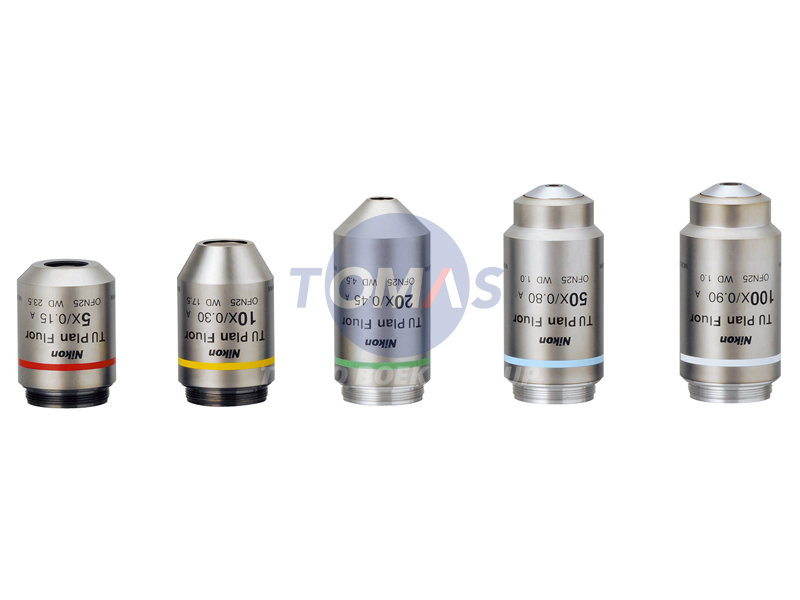

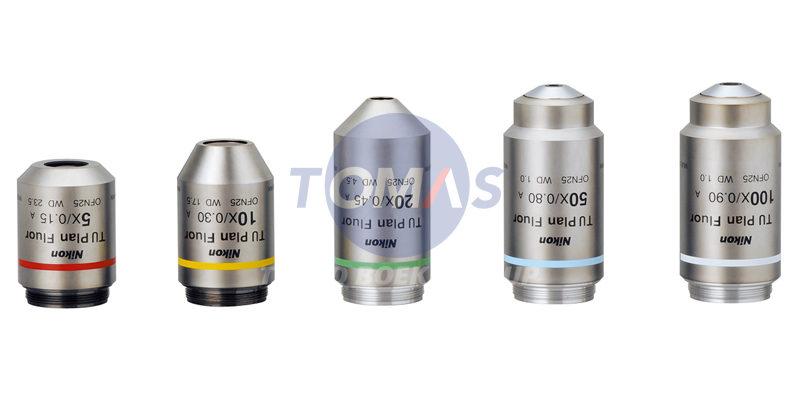

Серия CFI60-2 TU Plan Fluor характеризуется улучшенным коэффициентом пропускания излучения в ультрафиолетовом диапазоне. Данные линзы объективов подходят для разных задач, связанных с исследованиями, анализом и контролем, и в то же время обладают высокой числовой апертурой и большим рабочим расстоянием – особенностями, характерными для линз компании Nikon. При помощи всего одной линзы можно осуществлять наблюдение методом светлого поля, тёмного поля, простой поляризации, дифференциального интерференционного контраста и УФ-эпифлуоресценции. Эти объективы просты в использовании и обеспечивают высокое разрешение, их можно использовать в сочетании не только с микроскопами, но также и с другим оборудованием, что еще расширяет сферу их применения.

Объективы серии TU Plan Fluor можно использовать для наблюдений с эпископическим или диаскопическим освещением. Объективы
TU Plan Fluor EPI предназначены для работы в светлом поле. Для метода темного поля могут использоваться только объективы
TU Plan Fluor BD. Также возможно получения использование метода ДИК при диаскопическом освещении. Данные объективы используются без покровного стекла.

CFI TU Plan EPI P — это объективы без внутренних напряжений, которые были созданы для методик, предполагающих количественное пропускание и отражение поляризованного света. Используются без покровного стекла.

CFI TU Plan Fluor EPI P для эпископического освещения

CFI P Achromat – это объективы без внутренних напряжений, которые были созданы для методик, предполагающих количественное пропускание поляризованного света. Они используются с покровным стеклом.

CFI TU P Achromat для диаскопического освещения

Поляризационные объективы Nikon не вносят собственной поляризующей компоненты, поэтому могут использоваться для точного определения степени анизотропности образца.

Серия CFI60 T Plan EPI включает объективы с малым увеличением, которые снабжены встроенным вращаемым деполяризатором и круговой поляризационной пластинкой для подавления бликов, которые возникают при наблюдении образцов с малой отражательной способностью, что является специфичным для объективов с малым увеличением. Эта конструкция позволяет получить более четкие изображения и улучшить контраст.

Пластинка может быть извлечена из оптического пути.

Образец из резины (CFI T Plan EPI 1X):

Объектив CFI L Plan EPI 40X специально предназначен для анализа структуры металлов. Это особенно востребовано при использовании инвертированных металлографических микроскопов.

Объективы серии CFI Plan EPI предназначены для работы в светлом поле.

Объективы серии CFI TU Plan ELWD обладают большими рабочими отрезками наряду с коррекцией хроматических аберраций высших порядков. Это обеспечивает комфортную работу с разновысотными образцами.

Благодаря использованию фазовых линз Френеля коррекция хроматических аберраций возможна даже при малых расстояниях между линзами, что позволяет получить большие величины рабочих отрезков, чем при использовании обычных линз.

Объективы TU Plan EPI ELWD предназначены для работы в светлом поле. Для метода темного поля могут использоваться только объективы TU Plan BD ELWD.

Объективы серии CFI T Plan EPI SLWD обладают сверхдлинными рабочими отрезками наряду с коррекцией хроматических аберраций высших порядков. Это обеспечивает легкость при манипуляциях с образцами. К серии добавлен объектив 10х.

Объективы T Plan EPI SLWD предназначены для работы в светлом поле.

Благодаря большому рабочему расстоянию длиннофокусные объективы оптимально подходят для высоких образцов, особенно в сочетании с
прямыми инспекционными микроскопами.

Объективы серии CFI TU Plan Apo обладают большими рабочими отрезками наряду с апохроматической коррекцией аберраций.

Благодаря использованию фазовых линз Френеля коррекция хроматических аберраций возможна даже при малых расстояниях между линзами, что позволяет получить большие величины рабочих отрезков, чем при использовании обычных линз. К серии добавлен объектив 50х.

Объективы TU Plan Apo EPI предназначены для работы в светлом поле. Для метода темного поля могут использоваться только объективы TU Plan Apo BD.

Серия CFI60 L Plan EPI CR включает объективы с корректирующим кольцом, которые обеспечивают возможность наблюдения ЖК-дисплеев с более тонким защитным стеклом и схем с высокой степенью интеграции и плотным расположением элементов. Значение поправки на толщину защитного стекла может плавно варьироваться от 0 до 1,2 мм.

С коррекцией 0.7 мм (50Х)

Линза объектива с увеличением 100х имеет высокую числовую апертуру 0,85 и позволяет получать высококонтрастные изображения матриц и шаблонов, исключая влияние защитного стекла. В зависимости от толщины стекла (диапазон коррекции 0-0,7 мм и 0,6-1,3 мм) существуют два вида линз 100х.

Объективы серии CFI Plan EPI CR предназначены для работы в светлом поле.

Объективы серии CF IC EPI Plan позволяют наблюдать интерференционную картину и проводить точные измерения высоты бесконтактным методом.

Объективы CF IC EPI Plan TI предназначены для интерференции по схеме Майкельсона, а объективы CF IC EPI Plan DI – для двулучевой интерференции по схеме Миро.

Объективы для ближней инфракрасной области CFI NIR обладают высоким пропусканием более 90% в видимом диапазоне и на длине волны 1064 нм. Возможно применение для лазерной обработки полупроводников и дисплеев LCD.

Разрушение линзы из-за поглощения лазерного излучения сведено к минимуму, что обеспечивает высокую надежность объектива.

Цветная камера DS-1000 создана на базе КМОП (CMOS) -сенсора с разрешением 2 Мегапикселя

Цветная камера DS-Fi3 создана на базе КМОП-сенсора с разрешением 5,9 Мегапикселей

Монохромная охлаждаемая камера с разрешением 16 Мегапикселей

Цветная неохлаждаемая камера с разрешением 16 Мегапикселей

Цветная неохлаждаемая камера с разрешением 2 Мегапикселя

Цветная охлаждаемая камера с разрешением 5 Мегапикселей

Цветная неохлаждаемая камера с разрешением 5 Мегапикселей

Для управления серией цифровых камер Nikon Digital Sight (DS) необходимо комбинировать любую камеру с различными блоками управления: автономными или на базе компьютера

Оптическая система Nikon CFI60 обладает целым рядом инновационных свойств, за счет чего обеспечивает превосходные эксплуатационные характеристики и непревзойденные технические параметры объективов для микроскопов.

С серией цифровых камер Nikon Digital Sight (DS) Вы можете создать оптимальную систему формирования микроскопических цифровых изображений для применения в биомедицине или промышленности, начиная от документации и заканчивая современной обработкой и анализом изображений.
Цветные и монохромные, с охлаждением и без охлаждения, с разным размером матриц – благодаря этим характеристикам камер можно провести любое микроскопическое исследование.

Фокусное расстояние, мм

Заднее рабочее расстояние, мм

Максимальная совместимость с CCD

1-32UNF, FB17.526 мм

Допуск по массе, г

Объективы для систем машинного зрения

Рабочая область, мм (2/3″, 8.8 мм x 6.6 мм)

Рабочая область, мм (1/1.8″, 7.13 мм x 5.37мм)

Рабочая область, мм (1/2″, 6.4 мм x 4.8 мм)

MOD without extension ring

Объективы с фиксированным фокусным расстоянием VS Technology

Серия, представленная одиннадцатью объективами с фиксированным фокусным расстоянием (от 3.5 мм до 100 мм) и стандартным креплением C-Mount. В зависимости от модели, максимальном размером сенсора используемой совместно камеры будут 1/2″, 2/3″ и 1″.
Эти стандартные объективы помогут Вам решать различные задачи создания промышленных систем машинного зрения.

Объективы из серии V-H-IRC/11 подойдут для больших сенсоров (1,1″). Разрешающая способность объективов составляет 12 Мп. Обладая функцией ИК-коррекции для минимизации смещения фокуса от видимого до NIR, объективы подходят для пищевой сортировки, анализа дорожного движения и инспекции электронных компонентов.

В данном разделе представлены уникальные объективы, являющиеся самыми яркими и контрастными в своём сегменте. Эти параметры обеспечиваются значением рабочей апертуры (F-число), которая для этих моделей равна 0.85. Благодаря такой светосиле, применение данных объективов позволит увеличить скорость затвора камеры.
Серия представлена двумя объективами в двух вариациях крепления: C-mount и M42. Максимальный размер сенсора используемой совместно камеры – 4/3″, а разрешение –

Объектив из серии VS-B подойдёт для полудюймового (1/2″) сенсора вашей бескорпусной камеры. Фокусное расстояние данной модели составляет 6 мм. Объектив представлен в компактном лаконичном дизайне с креплением S-mount (M12 P=0.5)

Серия представлена девятью моделями с фиксированным фокусным расстоянием (6 мм – 100 мм) и креплением C-Mount. Данные объективы могут использоваться с камерами, размер сенсора которых не превышает 1″ при разрешении от 4 до 9 Мпкс.

Объективы высокого разрешения с фиксированным фокусным расстоянием.
Поддержка сенсоров до 1″,
Совместимы с  12 МП/3.45 мкм

Высокопрочные линзы с высоким разрешением для формата 1 »
Изменяемая система диафрагмы Fno 1.4 / 5.6 / 8; Корпус, предназначенный для легкого монтажа; Резьбовая система диафрагмы для фиксации диафрагмы на месте и предотвращения образования пыли; 6 вариантов фокусного расстояния — 8/12/16/25/35/50.

7 моделей объективов из серии VS-VM предназначены для установки на камеры, размер сенсора которых не превышает 2/3″. Доступны модели с фокусным расстоянием от 6 до 50 мм. Серию отличает компкатный и вибростойкий механизм объективов.

Объектив из серии VS-WA используется для поиска дефектов на внутренних поверхностях бутылок, банкок или контейнеров. Среди таких дефектов: вмятины, чёрные точки, царапины. За счёт наличия в конструкции собирающей линзы, значение фокусного расстояния для этого объектива составляет -6.5 мм. Объектив имеет ручную настройку диафрагмы и фокуса.
