СТЕРЕОМИКРОСКОП VISION ENGINEERING LYNX EVO

Lynx — инспекционный стереомикроскоп от компании Vision Engineering

Стереомикроскоп Lynx – уникальная инспекционная система для решения исследовательских задач и получения объемного стереоскопического изображения объектов. Конструкция микроскопа позволяет снизить напряжение оператора и повысить точность и производительность контрольных операций.

Lynx – уникальная безокулярная система для контрольно-инспекционных задач на производстве и в лабораториях, где требуется четкое трехмерное стереоскопическое изображение.
Стереомикроскоп Lynx использует запатентованную компанией Vision Engineering технологию Dynascope, позволяющую работать без классических окуляров и снижающую усталость оператора.

Инспекционный микроскоп Lynx применяется в широком спектре промышленных и медицинских лабораторий, в том числе для решения задач микроэлектроники, высокоточной инженерии, производства медицинских изделий, пластиков и резины.

Основные преимущества

Прекрасная эргономика, позволяющая добиться высочайшего качества и продуктивности контрольных операций.

Увеличение от 3,5 до 120 крат (в базовой конфигурации от 7 до 40 крат)

Модульная конструкция, позволяющая дополнять микроскоп необходимыми компонентами в том числе для проведения фотосъемки.

Запатентованная технология, обеспечивающая прекрасное стереоскопичное изображение, обеспечивая отличную связку моторики и бинокулярного зрения.

Компактный штатив с низким эргономичным столом или система с выносной консолью

Светодиодный (LED) бестеневой осветитель, обеспечивающий детальную проработку поверхностей с обширным рельефом

Конфигурация

Модульный дизайн микроскопа Lynx позволяет пользователям выбрать оптимальный вариант штатива микроскопа, а также тип освещения и наличие камеры.

Варианты штативов

Компания Vision Engineering предлагает и другие микроскопы визуального контроля, они размещены в каталоге

Vision Engineering EVOTIS – рабочее место визуального контроля.

Совместимость системы EVOTIS с Lynx EVO и EVO Cam позволяет использовать большой спектр инструментов визуального контроля, в том числе безокулярную оптическую систему Lynx, систему просмотра объектов под углом 34° с поворотом на 360°, широкий спектр объективов, а также видеомикроскоп (EVO Cam Ⅱ) с разрешением 1080p и диапазоном оптического увеличения от 3,7 до 300х и цифрового увеличения до 3000х.

Система с Lynx EVO

Система с EVO Cam

Характеристики

Характеристики с просмотром под углом с поворотом на 360

Закажите лабораторное оборудование указав контактные данные и мы с вами свяжемся в ближайшее время.

Стереомикроскоп LYNX EVO – усовершенствованная модель популярного стереомикроскопа Lynx

Lynx EVO — это высокопроизводительный безокулярный стереомикроскоп, повышающий производительность за счет воспроизведения высококачественного стереоизображения.

Уникальная запатентованная безокулярная оптика Lynx EVO освобождает пользователя от излишней нагрузки, открывая мир повышенной эффективности за счет непревзойденной  простоты использования и высоких эргономических характеристик.

Удобство и эргономичность в работе с Lynx EVO не имеют себе равных. Новый LynxEVO: эффективный, точный, продуктивней!

Новый безокулярный стереомикроскоп

Наряду с несравненными эргономическими преимуществами, Lynx EVO обладает возможностью подстраиваться под пользовательские требования.

Скачивание файлов доступно только авторизованным пользователям

Lynx EVO Инновационный безокулярный стереомикроскоп.pdf 2.003 Мб

Lynx EVO – безокулярный стереомикроскоп для визуального контроля объектов с увеличением до 240 крат.

Трансфокатор с зум-коэффициентом 1:10 позволяет демонстрировать одновременно как «макро», так и «микро» изображение объекта не меняя конфигурации системы. Стереоизображение проецируется на проекционный экран, через запатентованную безокулярную оптику Vision Engineering, которая обеспечивает высокие эргономические характеристики, позволяя оператору работать без усталости глаз и шейного отдела позвоночника в течение длинного времени.

Ключевые особенности Lynx EVO

Наряду с высокими эргономическими свойствами Lynx EVO можно сконфигурировать в соответствии с требованиями разных пользователей.

Оптические технологии

5-ти точечный диаскопический LED осветитель для настольного штатива (нижняя подсветка для изучения объектов в проходящем свете). Возможно одновременно использовать отраженный и проходящий свет.

Аксессуары

Увеличивает диапазон масштабирования (1,5х и 2,0х) с сохранением рабочего расстояния.

Проекционная система позволяет выполнять осмотр объекта под углом 34 при полном повороте вокруг оптической оси на 360.

Настольный штатив:
Компактный штатив, занимающий мало места на рабочем столе.

Обеспечивает максимальную устойчивость для работы при больших увеличениях.

Для просмотра образцов в проходящем свете опционально оснащается модулем нижней подсветки. Плавающий столик обеспечивает плавное перемещение образца при проведении визуального контроля.

Монтажный штатив:
Большая рабочая зона позволяет выполнять визуальный контроль образцов с максимальными размерами до 439 мм. Встроенный амортизатор с противовесом обеспечивает плавную регулировку по высоте и позволяет легко и комфортно работать с образцами разной высоты.

Встраиваемая HD камера с программным обеспечением.
USB 2.0

ХАРАКТЕРИСТИКИ КАМЕРЫ ПАРАМЕТРЗНАЧЕНИЕ
Тип датчика CMOS
Разрешение (В x Ш) 1600 x 1200 пикселей
Размер датчика 1/3”
Размер пикселя 2,8 мкм
Глубина цветопередачи 8-бит
Частота обновления (кадров в секунду18,3 кадров в секунду макс.
Форматы файловBMP, JPEG, PNG и AVI
Поставляемое программное обеспечение uEye Cockpit (Доступны другие варианты)

Для электроники и промышленного применения EVOTIS – это новейшее рабочее место визуального контроля для объектов с большой площадью, таких как печатные платы и компонентов с малым шагом.

Возможность зафиксировать отдельно перемещение по оси Х-Y позволяет проводить методичный контроль-сканирование по всем рядам объектов.

Совместимость с Lynx EVO и EVO Cam позволяет EVOTIS использовать большой спектр инструментов контроля, в том числе безокулярную оптическую систему Lynx для просмотра с поворотом на 360° с широким спектром объективов, а также видеомикроскоп EVO Cam с высоким разрешением и диапазон ом увеличения от x3,7 до x300.

EVOTIS с Lynx EVO

EVOTIS s Lynx EVO i EVOTIS s EVO Cam.pdf 1.409 Мб

3 minute introduction to the Lynx EVO stereo microscope

A quick, 3-minute introduction to the patented Lynx EVO stereo zoom microscope from Vision Engineering.

The Lynx EVO provides superb stereo imaging, high resolution, and high contrast images. The system has magnification options from 2.7x up to 240x and also has a range of accessories including image capture and a 360 degree rotating viewer.

The big difference you will notice from a conventional stereo zoom microscope to the Lynx EVO is the ease and comfort of use due to a single optical viewing lens.

Vision Engineering manufactures stereo inspection microscopes as well as a full range of optical / video measurement systems.

Our unique ergonomic stereo microscopes, digital 3D inspection and metrology systems enable our customers globally to improve quality, efficiency and productivity.

GB EORI Number : GB211325814000

DISTRIBUTION HUB

Reserved exclusively for authorised Distributor Partners of Vision Engineering, the Distributor Hub is the central information store where you will find the latest marketing and sales support material from Vision Engineering.

Strictly Necessary Cookies

Strictly Necessary Cookie should be enabled at all times so that we can save your preferences for cookie settings.

Enable or Disable Cookies

If you disable this cookie, we will not be able to save your preferences. This means that every time you visit this website you will need to enable or disable cookies again.

Greater efficiency

Dynascope has redefined the science of microscopy, overcoming the physical limitations of conventional microscopes to help laboratories and workshops improve quality and productivity. At its heart there is a multi-lenticular disc which incorporates more than 3.5 million individual lenses or ‘lenticules’, each just a few microns in diameter.  The multi‐lenticular disk spins at high speed to merge the millions of individual optical paths into a high‐clarity, high contrast image.

7 – 240x

Отмеченный наградами микроскоп Lynx EVO обладает существенными преимуществами по сравнению с традиционными бинокулярными микроскопами, включая возможность носить рецептурные или защитные очки, превосходное изображение при меньшем напряжении глаз, свободу движений головой, лучшую осанку и значительно улучшенный комфорт оператора даже при длительном использовании. сеансы. Все это приводит к повышению производительности, увеличению пропускной способности, улучшению зрительно-моторной координации и уменьшению количества ошибок.

Эргосистема Lynx EVO

Высокая стабильность для работы с мелкими деталями при увеличении до 240x, с подсветкой сверху и снизу для работы с непрозрачными, полупрозрачными или перфорированными объектами.

Конфигурация углового обзора Lynx EVO

Обеспечивая угловой обзор объекта с подъемом и опусканием, скольжением и вращением, эта конфигурация идеальна для проверки и доработки, а также обеспечивает достаточное пространство для работы с инструментами.

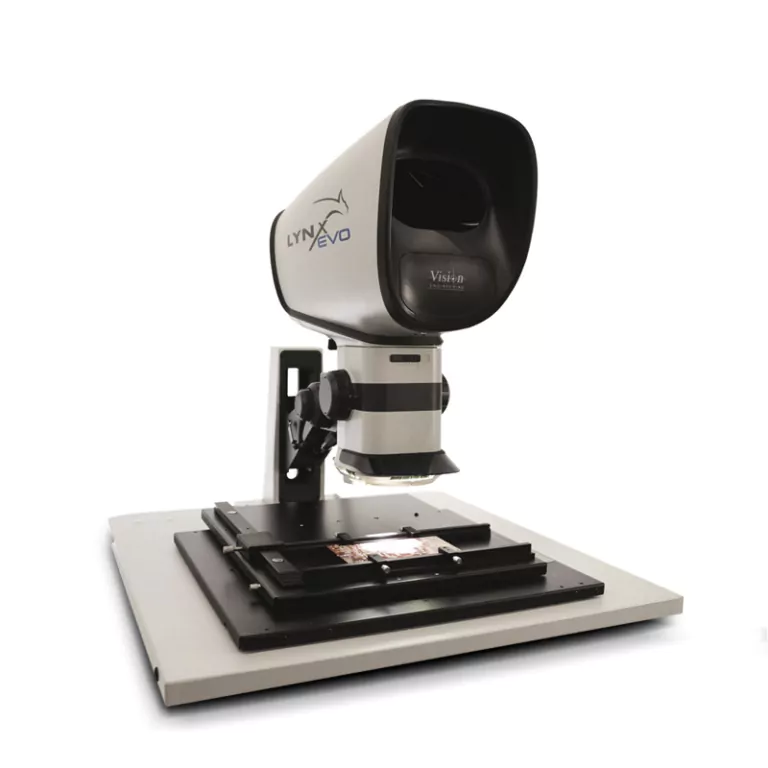

Lynx EVO с ЭВОТИСом

EVOTIS — это усовершенствованная рабочая станция для контроля объектов большой площади, таких как печатные платы и многослойные компоненты, позволяющая быстро и эффективно проверять мелкие детали.

Варианты решения любых задач

Ряд полезных аксессуаров позволяет настроить Lynx EVO в соответствии с вашими индивидуальными потребностями.

Вращающийся просмотрщик

Вращающийся на 360° зритель позволяет оператору осматривать объект и вокруг него, не касаясь его, манипулируя оптическим путем.

Выбор стоек

Разнообразие эргономичных стоек делает Lynx EVO подходящим для любого промышленного или биологического применения.

Фото- и видеокамеры

Lynx EVO может быть оснащен фото- и видеокамерами, а также программным обеспечением ViCapture для захвата изображений, дополненным возможностями аннотирования и другими функциями повышения производительности.

Программное обеспечение

Доступен целый ряд программного обеспечения для захвата изображений, аннотаций, определения размеров и составления отчетов.

Потрясающие 3D-стереоизображения с помощью НОВОГО эргономичного стереомикроскопа Lynx EVO

Потрясающие 3D-стереоизображения с помощью НОВОГО эргономичного стереомикроскопа Lynx EVO

Lynx EVO — это высокопроизводительный безокулярный стереомикроскоп с непревзойденной эргономикой и усовершенствованной оптикой для быстрого и точного контроля (увеличение до 120 раз) для широкого спектра применений.

В этом вводном видеоролике показано, почему эргономика микроскопа так важна для общей производительности вашего бизнеса.

Lynx EVO представляет собой новейшее поколение безокулярных стереомикроскопов от Vision Engineering, в которых используется запатентованная оптическая технология Lynx Dynascope.

опирается на репутацию оригинальных микроскопов Lynx, которым доверяют ведущие компании мира.

Компания Vision Engineering является производителем ведущих мировых эргономических и измерительных микроскопов.
