Взял этот тестер по производственной необходимости. На работе есть несколько кабельных тестеров разной степени затасканности, но они довольно громоздки и только под RJ-45. А часто нужно звонить патч-панели и телефонные кабеля. Заказать новый тестер с нашей системой закупок – большая проблема, поэтому я решил использовать подвернувшуюся возможность, чтобы не выпрашивать его слезными служебными записками, и иметь полное право использовать в личных целях.
На практике все сложилось не очень удачно, но давайте я расскажу все по порядку.

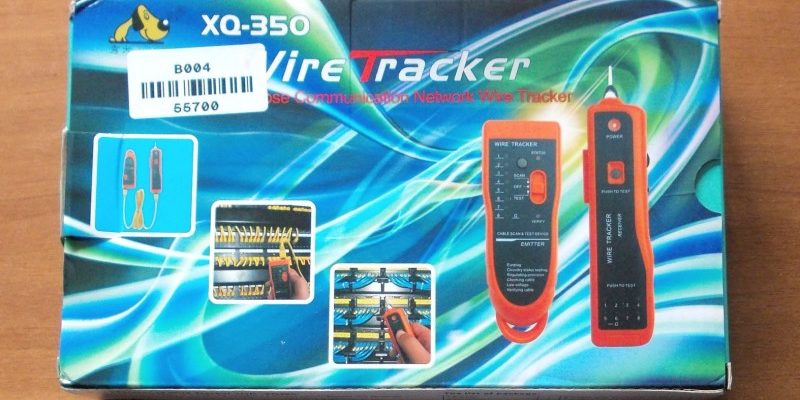

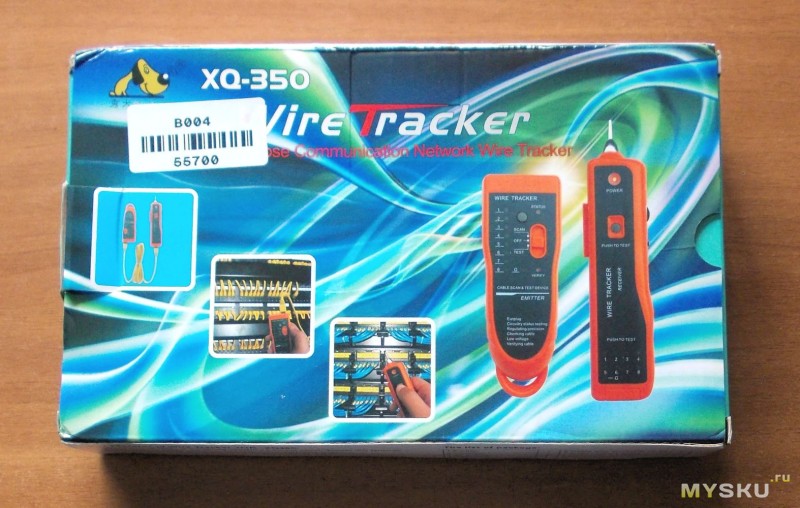

Тестер пришел вот в такой коробке с цветной полиграфией:
Полностью комплект поставки:
— тестер (эмиттер и ресивер),
— адаптационный кабель RJ-11/RJ-11,
— адаптационный кабель RJ-45/ RJ-45,
— кабель RJ-11/крокодильчики,
— наушники,
— сумка,
— инструкция.
Эмиттер крупным планом:
С обратной стороны. Питание от 9-вольтовой батарейки «Крона»:
Сверху расположены порты для подключения разъемов RJ-45 и RJ-11:
Обратная сторона. Тоже питается от 9-вольтовой батарейки.
Сбоку – разъем под наушники, регулятор громкости и общий включатель для приемника, динамика и подсветки места наведения щупа.
Снизу – разъем под RJ45:
Ресивер сбоку имеет скобу, а эмиттер – канавку под нее. Это позволяет соединить их вместе (удобно например, при тестировании патчкордов). На фото по приложенной линейке вы можете оценить размеры тестера. Длина — 14-15 см., ширина – 4 см.
С этим товаром часто смотрят
Этот сайт использует файлы cookie. Продолжая использовать сайт, Вы даете согласие на работу с этими файлами.
Практическое использование
Для начала посмотрим, как происходит тестирование сетевого кабеля.
Для тестирования использовались:
— «правильный» патчкорд, обжатый по таблице T568B,
— патчкорд кроссовер (с одной стороны обжат по T568B, а с другой – по T568A),
— «битый» патчкорд (первая пара с одной стороны обрезана и закорочена, в 3-й паре обрезана одна жила),
— патчкорд с перепутанными проводами (одна жила первой пары перепутан с жилой четвертой, жилы третьей пары обжаты в разном порядке).
https://youtube.com/watch?v=HoKBqp3JCdY%3Fautoplay%3D0%26hl%3Dru_RU%26rel%3D0
Как видите, перебор контактов происходит последовательно в соответствии с таблицей T568B.
— Если кабель с обеих сторон обжат верно, контакты на эмиттере и ресивере подсвечиваются по порядку.
— В случае кроссовера последовательность контактов на ресивере отображается в обратном порядке. Т.е. 3,6,1,4,5,2,7,8.
— если жила перебита, контакт не подсвечивается, если закорочена – подсвечивается только со стороны эмиттера.
— в случае просто перепутанных жил при сравнении последовательности их отображения на эмиттере и ресивере можно определить какая жила с какой перепутан.
Ранее я работал с кабельными тестерами разного типа. Могу сказать, что используемый в данном случае метод последовательного перебора жил с одной стороны позволяет точно определить проблему, но с другой – необходимость запоминать порядок подсветки контактов на ресивере а в особо тяжелых случаях и на эмиттере (особенно если он находится в другой комнате) увеличивает время поиска неисправности.
Если же учесть что жилы в сетевом кабеле работают парами, то и проверка на уровне пар более логична. А со стороны удобства более предпочтительна индикация в одном блоке. Ниже пример тестирования этих кабелей на таком тестере:
https://youtube.com/watch?v=jPnb3nhJnpI%3Fautoplay%3D0%26hl%3Dru_RU%26rel%3D0
Как видите, тут все гораздо проще. В случае с битым кабелем отрезанные и закороченные пары просто не отображаются, если же в паре перепутаны жилы, то она отображается красным индикатором, если жилы перепутаны между разными парами – индикатор последовательно загорается зеленым и красным.
Часто возникает необходимость найти нужный кабель в связке. Тестер с помощью функции «SCAN» может с этим помочь. Для этого с одной стороны кабеля подключается эмиттер, а другая сторона прозванивается с помощью ресивера. Кабель идентифицируется наиболее сильному звуковому сигналу. Прозванивать можно как подключенный, так и не подключенный кабель.
https://youtube.com/watch?v=G3h64N2TqlQ%3Fautoplay%3D0%26hl%3Dru_RU%26rel%3D0
Проверка наличия в кабеле напряжения и поиск силового кабеля в стене.
Ресивер можно использовать отдельно, например для проверки наличия напряжения в оборудовании или поиска скрытой проводки:
https://youtube.com/watch?v=2vn4VzodMY4%3Fautoplay%3D0%26hl%3Dru_RU%26rel%3D0
Поиск телефонного кабеля
Аналогичен поиску сетевого кабеля. Для удобства подключения в комплекте есть патчкорд RJ-11 для подключения к телефонной розетки или переходник RJ-11 для подключения напрямую к контактам.
Примеров тестирования телефонного кабеля, к сожалению не будет. При подключении к телефонной линии эмиттер стал распространять характерный запах с понятными последствиями. По итогу он полностью не умер, но для тестирования стал не пригоден. Причина этого происшествия для меня осталась не ясной. Если судить по инструкции, тестер рассчитан на работу с телефонными линиями – приведены примеры поиска подключения на кросс-панели, проверка положения плюса и минуса в телефонном кабеле. Максимально допустимое напряжение также не оговаривается. Фраза «не используйте устройство на линии с высоким напряжением» слишком обтекающая.
Если же посмотреть визуально – на плате не заметно защиты от довольно высокого напряжения в телефонной линии (примерно 50В в состоянии покоя и 110В при вызове). Расположенные рядом с разъемами для подключения кабеля микросхемы логики CD4017BP и CD4066BM рассчитаны на максимальное напряжение 18В что безопасно при подключении Ethernet-кабеля, но никак не телефонного.
Фото сделано до происшествия. После выхода эмиттера из строя визуально ничего не изменилось. Ужасное «качество» пайки также хорошо видно.
По итогу я остался разочарован. Многообещающее по заявленному функционалу устройство оказалось неприменимо для тестирования нагруженных телефонных линий, а ведь это довольно частая ситуация – ведь линии нужно не только монтировать, а еще и обслуживать, и не всегда есть возможность их отключения от питания.
