TL 494 СХЕМА ВКЛЮЧЕНИЯ

Микросхема настолько популярна, что её выпускает несколько производителей, навскидку я нашел 5 разных даташитов, от Motorola, Texas Instruments и других менее известных. Наиболее полные datasheet TL494 у Моторолы, который и опубликую.

Самыми известными аналогами микросхемы TL494 стали отечественная  KA7500B, КР1114ЕУ4 от Fairchild, Sharp IR3M02, UA494, Fujitsu MB3759. Схема включения аналогичны, распиновка может быть другой.

Новая TL594 является аналогом ТЛ494 с повышенной точность компаратора. T L598 аналог ТЛ594 с повторителем на выходе.

Импульсные блоки питания (ИБП) очень распространены. Компьютер, который вы используете сейчас, имеет ИБП с несколькими выходными напряжениями (+12, -12, +5, -5 и + 3,3 В, по крайней мере). Практически все такие блоки имеют специальную микросхему ШИМ-контроллера, как правило, типа TL494CN. Аналог ее – отечественная микросхема М1114ЕУ4 (КР1114ЕУ4).

Большая часть современных импульсных блоков питания изготавливается на микросхемах типа TL494, которая является импульсным ШИМ контроллером. Силовая часть изготавливается на мощных элементах, например транзисторах. Схема включения ТЛ494 простая, дополнительных радиодеталей требуется минимум, в datasheet подробно описано.

Варианты модификаций:  TL494CN, TL494CD, TL494IN, TL494C, TL494CI.

Так же написал обзоры других популярных ИМС TL431, LM358 LM358N, LM317T.

1. Характеристики и функционал3. Типовые схемы включения для БП на TL4944. Схемы блоков питания5. Переделка ATX БП в лабораторный7. Графики электрических характеристик8. Функционал микросхемы

ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ НА TL494 И IR2110

В основу большинства автомобильных и сетевых преобразователей
напряжения положен специализированный контроллер TL494 и поскольку
он главный, было бы не справедливо вкратце не рассказать о
принципе его работы.
    Контрллер TL494 представляет из себя пластиковый
корпус DIP16 (есть варианты и в планарном корпусе, но в данных
конструкциях он не используется). Функциональная схема контроллера
приведена на рис.1.

Рисунок 1 — Структурная схема микросхемы TL494.

Рисунок 1. Принципиальная схема импульсного блока питания
для усилителей мощности до 400 Вт
УВЕЛИЧИТЬ В ХОРОШЕМ КАЧЕСТВЕ

Управляющим контроллером в данном блоке питания
служит TL494. Разумеется, что есть и более современные микросхемы
для выполнения этой задачи, однако мы используем именно этот
контроллер по двум причинам — его ОЧЕНЬ легко приобрести.
Довольно продолжительное время в изготавливаемых блоках питания использовались TL494 фирмы проблем по качеству обнаружено не было. Усилитель ошибки охвачен ООС,
позволяющей добиться довольно большого коф. стабилизации (отношение
резисторов R4 и R6).
    После контроллера TL494 стоит полумостовой драйвер
IR2110, который собственно и управляет затворами силовых транзисторов.
Исполльзование драйвера позволило отказаться от согласующего
трансформатора, широко используемого в комьютерных блоках
питания. Драйвер IR2110 нагружен на затворы через ускоряющие
закрытие полевиков цепочки R24-VD4 и R25-VD5.
    Силовые ключи VT2 и VT3 работают на первичную
обмотки силового трансформатора. Средняя точка, необходимая
для получения переменного напряжения в первичной обмотке трансформатора
формируется элементами R30-C26 и R31-C27.
    Несколько слов об алгоритме работы импульсного блока питания на TL494:
    В момент подачи сетевого напряжения 220 В емкости
фильтров первичного питания С15 и С16 заражаются через резисторы
R8 и R11, что не позволяет перегрузиться диолному мосту VD
током короткого замыканияполностью разряженных С15 и С16.
Одновременно происходит зарядка конденсаторов С1, С3, С6,
С19 через линейку резисторов R16, R18, R20 и R22, стабилизатор
7815 и резистор R21.
    Как только величина напряжения на конденсаторе
С6 достигнет 12 В стабилитрон VD1 «пробивается»
и через него начинает течть ток заряжая конденсатор C18 и
как только на плюсовом выводе этого конденсатора будет достигнута
величина достаточная для открытия тиристора VS2 он откроется.
Это повлечет включение реле К1, которое своими кнтактами зашунтирует
токоограничивающие резисторы R8 и R11. Кроме этого открывшийся
тиристор VS2 откроет транзистор VT1 и на контроллер TL494
и полумостовой драйвер IR2110. Контроллер начнет режим мягкого
старта, длительность которого зависит от номиналов R7 и C13.
    Во время мягкого старта длительность импульсов,
открывающих силовые транзисторы увеличиваются постепенно,
тем самым постепенно заряжая конденсаторы вторичного питания
и ограничивая ток через выпрямительные диоды. Длительность
увеличивается до тех пор, пока величина вторичного питания
не станет достаточной для открытия светодиода оптрона IC1.
Как только яркость светодиода оптрона станет достаточной для
открытия транзистора длительность импульсов перестанет увеличиваться
(рисунок 2).

Рисунок 2. Режим мягкого старта.

Тут следует отметить, что длительность мягкого
старта ограничена, поскольку проходящего через резисторы R16,
R18, R20, R22 тока не достаточно для питания контроллера TL494, драйвера IR2110 и включившейся обмотки рел — напряжение питания этих микросхем начнет
уменьшаться и вскоре уменьшиться до величины, при которой
TL494 перестанет вырабатывать импульсы управления. И именно
до этого момента режим мягкого старта должен быть окончен
и преобразователь должен выйти на нормальный режим работы,
поскольку основное питание контроллер TL494 и дрейвер IR2110
получают от силового трансформатора (VD9, VD10 — выпрямитель
со средней точкой, R23-C1-C3 — RC фильтр, IC3 — стабилизатор
на 15 В) и именно поэтому конденсаторы C1, C3, C6, C19 имеют
такие большие номиналы — они должны удерживать величину питания
контроллера до выхода его на обычный режим работы.
    Стабилизацию выходного напряжения TL494 осуществляет
путем изменения длительности импульсов управления силовыми
транзисторами при неизменной частоте — иротно мпульсная одуляция
— . Это возможно лишь при условии,
когда величина вторичного напряжения силового трансформатора
выше требуемой на выходе стабилизатора минимум на 30%, но
не более 60%.

Рисунок 3. Принцип работы ШИМ стабилизатора.

Моточные данные данные для сетевых импульсных
источников питания на ферритовых кольцах проницаемостью 2000НМ
сведены в таблицу 1.

Этот блок питания может использоваться для
питания от сети автомобильной аппаратуры большой мощности,
например мощных автомобильных усилителей, автомобильных кондиционеров.
Размеры платы 188х123. Используемые выпрямительные диоды Шотки
паралеляться перемычками и выходной ток может достигать 120
А при напряжениии 14 В. Кроме этого блок питания может выдавать
двуполярное напряжение с нагрузочной способностью до 1 А (больше
не позволяют установленные интегральные стабилизаторы напряжения).
Силовой трансформатор выполнен на кольца К45, фильтрующий
дроссель силового напряжения на да двух кольцах К40х25х11.
Встроена защита от перегрузки.

Блок питания до 2000 Вт вы полнены на двух
платах размером 275х99, расположенных друг над другом. Напряжение
контролируется по одному напряжению. Имеет защиту от перегрузки.
В файле имеются насколько вариантов «второго этажа»
для двух двуполярных напряжений, для двух однополярных напряжений,
для напряжений необходимых для двух и трех уровневых напряжений.
Силовой трансформатор расположен горизонтально и выполнен
на кольцах К45.

Блок питания с двумя двуполярными напряжениями
или одним для двухуровневого усилителя выполнен на плате размером
277х154. Имет дроссель групповой стабилизации, защиту от перегрузки.
Силовой трансформатора на кольцах К45 и расположен горизонтально.
Мощность до 2000 Вт.

Практически такой же блок питания, что и выше,
но имеет одно двуполярное выходное напряжение.

Несколько измененный вариант предыдущей печатной
платы с двумя двуполярными напряжениями. Размер 285х172. Мощность
до 3000 Вт.

Места под ферриты на платах гораздо больше, чем могло бы быть. Дело в том, что далеко не всегда быват необходитьмость уходить за пределы звукового диапазона. Поэтому и предусмотрены дополнительные площади на платах. На всякий случай небольшая подборка справочных данных по силовым транзисторам и ссылки, где бы их стал покупать я. Кстати сказать уже не единожды заказывал и TL494 и IR2110, и конечно же силовые транзисторы. Брал правда далеко не весь ассортимент, однако брака пока не попадалось.

Настоятельно рекомендую почитать:
РАСЧЕТЫ ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ В EXCEL

Регулятор напряжения

Как правило, в самодельных небольших электронных устройствах питание обеспечивает типовой ИБП ПК, выполненный на TL494CN. Схема включения БП ПК общеизвестна, а сами блоки легкодоступны, поскольку миллионы старых ПК ежегодно утилизируются или продаются на запчасти. Но как правило, эти ИБП вырабатывают напряжения не выше 12 В. Этого слишком мало для частотно-регулируемого привода. Конечно, можно было бы постараться и использовать ИБП ПК повышенного напряжения для 25 В, но его будет трудно найти, и слишком много мощности будет рассеиваться на напряжении 5 В в логических элементах.

Однако на TL494 (или аналогах) можно построить любые схемы с выходом на повышенную мощность и напряжение. Используя типичные детали из ИБП ПК и мощные МОП-транзисторы от материнской платы, можно построить ШИМ-регулятор напряжения на TL494CN. Схема преобразователя представлена на рисунке ниже.

На ней можно увидеть схему включения микросхемы и выходной каскад на двух транзисторах: универсальном npn- и мощном МОП.

Основные части: T1, Q1, L1, D1. Биполярный T1 используется для управления мощным МОП-транзистором, подключенным упрощенным способом, так наз. «пассивным». L1 является дросселем индуктивности от старого принтера HP (около 50 витков, 1 см высота, ширина 0,5 см с обмотками, открытый дроссель). D1 — это диод Шоттки от другого устройства. T L494 подключена альтернативным способом по отношению к вышеописанному, хотя можно использовать любой из них.

С8 – конденсатор малой емкости, чтобы предотвратить воздействие шумов, поступающих на вход усилителя ошибки, величина 0,01uF будет более или менее нормальной. Большие значения будут замедлять установку требуемого напряжения.

С6 — еще меньший конденсатор, он используется для фильтрации высокочастотных помех. Его емкость — до нескольких сотен пикофарад.

Назначение микросхемы TL494CN

Описание ее по традиции начнем с назначения и перечня внутренних устройств. Она представляет собой ШИМ-контроллер с фиксированной частотой, предназначенный преимущественно для применения в ИБП, и содержащий следующие устройства:

Документация

Анализ описаний рассматриваемого типа микросхемы от разных производителей показывает практическую идентичность ее характеристик. Объем сведений, приводимых разными фирмами, практически одинаков. Более того, TL494CN datasheet от таких брендов, как Motorola, Inc и ON Semiconductor повторяют друг друга в своей структуре, приводимых рисунках, таблицах и графиках. Несколько отличается от них изложение материала у фирмы Texas Instruments, однако при внимательном его изучении становится ясно, что имеется в виду идентичное изделие.

А как поднять напряжение на выходе?

Теперь давайте получим некоторое напряжение повыше при помощи TL494CN. Схема включения и разводки используется та же самая – на макетной плате. Конечно, достаточно высокого напряжения на ней не получить, тем более что нет какого-либо радиатора на силовых МОП-транзисторах. И все же, подключите небольшой трансформатор к выходному каскаду, согласно этой схеме.

Первичная обмотка трансформатора содержит 10 витков. Вторичная обмотка содержит около 100 витков. Таким образом, коэффициент трансформации равен 10. Если подать 10В в первичную обмотку, вы должны получить около 100 В на выходе. Сердечник выполнен из феррита. Можно использовать некоторый среднего размера сердечник от трансформатора блока питания ПК.

Будьте осторожны, выход трансформатора под высоким напряжением. Ток очень низкий и не убьет вас. Но можно получить хороший удар. Еще одна опасность — если вы установите большой конденсатор на выходе, он будет накапливать большой заряд. Поэтому после выключения схемы, его следует разрядить.

На выходе схемы можно включить любой индикатор вроде лампочки, как на фото ниже.

Она работает от напряжения постоянного тока, и ей необходимо около 160 В, чтобы засветиться. ( Питание всего устройства составляет около 15 В – на порядок ниже.)

Схема с трансформаторным выходом широко применяется в любых ИБП, включая и блоки питания ПК. В этих устройствах, первый трансформатор, подключенный через транзисторные ключи к выходам ШИМ-контроллера, служит для гальванической развязки низковольтной части схемы, включающей TL494CN, от ее высоковольтной части, содержащей трансформатор сетевого напряжения.

Схемы блоков питания

Сложные схемы импульсных блоков питания TL494 рассматривать не буду. Они требуют множества деталей и времени, поэтому изготавливать своими руками не рационально. Проще у китайцев купить готовый аналогичный модуль за 300-500руб.

Простой и мощный импульсный БП

Повышающий преобразователь с 12 на 220 Вольт.

При сборке повышающих преобразователей напряжения особое внимание уделяйте охлаждению силовых транзисторов на выходе. Для 200W на выходе будет ток около 1А, относительно не много. Тестирование на стабильность работы проводить с максимально допустимой нагрузкой. Необходимую нагрузку лучше всего сформировать из ламп накаливания на 220 вольт, мощностью 20w, 40w, 60w, 100w. Не стоит перегревать транзисторы более чем на 100 градусов. Соблюдайте правила техники безопасности при работе с высоким напряжением. Семь раз померяй, один раз включи.

Повышающий преобразователь на TL494 практически не требуют настройки, повторяемость высокая. Перед сборкой проверьте номиналы резисторов и конденсаторов. Чем меньше будет отклонение, тем стабильней будет работать инвертор с 12 на 220 вольт.

Контроль температуры транзисторов лучше производить термопарой. Если радиатор маловат, то проще поставить вентилятор, чтобы не ставить новый радиатор.

Блок питания на TL494 своими руками мне приходилось изготавливать для усилителя сабвуфера в автомобиле. В то время автомобильные инверторы с 12В на 220В не продавались, и у китайцев не было Aliexpress. В качестве усилителя УНЧ применил микросхему серии TDA на 80W.

За последние 5 лет увеличился интерес с технике с электрическим приводом. Этому поспособствовали китайцы, начавшие массовое производство электрических велосипедов, современных колесо-мотор с высоким КПД. Лучшей реализацией считаю двух колёсные и одноколесные гироскутеры. В 2015 году китайская компания Ninebot купила американской Segway и начал производства 50 видов электрических скутеров типа Сегвея.

Для управления мощным низковольтным двигателем требуется хороший контроллер управления.

Первые шаги по работе с микросхемой

Прежде чем делать какое-либо полезное устройство, рекомендуется изучить, как работает TL494CN. Как проверить ее работоспособность?

Возьмите свою макетную плату, установите на нее микросхему и подключите провода согласно нижеприведенной схеме.

Если все подключено правильно, то схема будет работать. Оставьте выводы 3 и 4 не свободными. Используйте свой осциллограф, чтобы проверить работу ГПН – на выводе 6 вы должны увидеть пилообразное напряжение. Выходы будут нулевыми. Как же определить их работоспособность в TL494CN. Проверка ее может быть выполнена следующим образом:

Принцип работы

Как же работает микросхема TL494CN? Описание порядка ее работы дадим по материалам Motorola, Inc. Выход импульсов с широтной модуляцией достигается путем сравнения положительного пилообразного сигнала с конденсатора Ct с любым из двух управляющих сигналов. Логические схемы ИЛИ-НЕ управления выходными транзисторами Q1 и Q2, открывают их только тогда, когда сигнал на тактовом входе (С1) триггера (см. функциональную схему TL494CN) переходит в низкий уровень.

Таким образом, если на входе С1 триггера уровень логической единицы, то выходные транзисторы закрыты в обоих режимах работы: однотактном и двухтактном. Если на этом входе присутствует сигнал тактовой частоты, то в двухтактном режиме транзисторные ключи открываются поочердно по приходу среза тактового импульса на триггер. В однотактном режиме триггер не используется, и оба выходных ключа открываются синхронно.

Это открытое состояние (в обоих режимах) возможно только в той части периода ГПН, когда пилообразное напряжение больше, чем управляющие сигналы. Таким образом, увеличение или уменьшение величины управляющего сигнала вызывает соответственно линейное увеличение или уменьшение ширины импульсов напряжения на выходах микросхемы.

В качестве управляющих сигналов может быть использовано напряжение с вывода 4 (управление «мертвым временем»), входы усилителей ошибки или вход сигнала обратной связи с вывода 3.

Типовые схемы включения для БП на TL494

Повышающий преобразователь на 28В

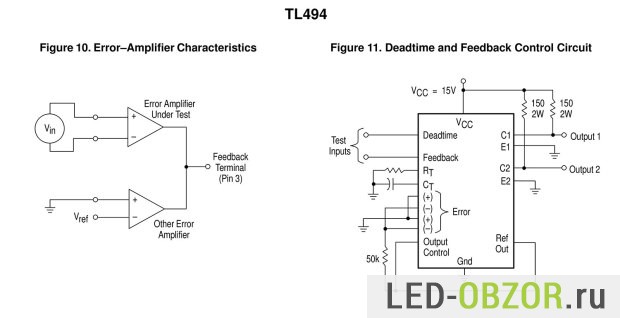

Основные схемы включения TL494 собраны из даташитов различных производителей. Они могут служит основой для разработки аналогичных устройств с похожим функционалом.

Импульсный понижающий преобразователь на 5В

Графики электрических характеристик

Характеристики и функционал

Микросхема TL494 разработана как Шим контроллер для импульсных блоков питания, с фиксированной частотой работы. За задания рабочей частоты требуется два дополнительных внешних элемента резистор и конденсатор. Микросхема имеет источник опорного напряжения на 5В, погрешность которого 5%.

Область применения, указанная производителем:

Переделка ATX БП в лабораторный

У каждого есть радиолюбителя есть мощный блок питания ATX от компьютера, который выдаёт 5В и 12В. Его мощность от 200вт до 500вт. Зная параметры управляющего контроллера, можно изменить параметры ATX источника. Например повысить напряжение с 12 до 30В. Популярны 2 способа, один от итальянских радиолюбителей.

Рассмотрим итальянский способ, который максимально простой и не требует перемотки трансформаторов. Выход ATX  полностью убирается и дорабатывается согласно схеме. Огромное количество радиолюбителей повторили эту схему благодаря своей простоте. Напряжение на выходе от 1В до 30В, сила тока до 10А.

Производители

Рассматриваемая микросхема относится к перечню наиболее распространенных и широко применяемых интегральных электронных схем. Предшественником ее была серия UC38хх ШИМ-контроллеров компании Unitrode. В 1999 г. эта фирма была куплена компанией Texas Instruments, и с тех пор началось развитие линейки этих контроллеров, приведшее к созданию в начале 2000-х гг. микросхем серии TL494. Кроме уже отмеченных выше ИБП, их можно встретить в регуляторах постоянного напряжения, в управляемых приводах, в устройствах плавного пуска, – словом везде, где используется ШИМ-регулирование.

Среди фирм, клонировавших данную микросхему, значатся такие всемирно известные бренды, как Motorola, Inc, International Rectifier, Fairchild Semiconductor, ON Semiconductor. Все они дают подробное описание своей продукции, так называемый TL494CN datasheet.

Схема функциональная

Итак, задачей данной микросхемы является широтно-импульсная модуляция (ШИМ, или англ. Pulse Width Modulated (PWM)) импульсов напряжения, вырабатываемых внутри как регулируемых, так и нерегулируемых ИБП. В блоках питания первого типа диапазон длительности импульсов, как правило, достигает максимально возможной величины (~ 48% для каждого выхода в двухтактных схемах, широко используемых для питания автомобильных аудиоусилителей).

Микросхема TL494CN имеет в общей сложности 6 выводов для выходных сигналов, 4 из них (1, 2, 15, 16) являются входами внутренних усилителей ошибки, используемых для защиты ИБП от токовых и потенциальных перегрузок. Контакт № 4 – это вход сигнала от 0 до 3 В для регулировки скважности выходных прямоугольных импульсов, а № 3 является выходом компаратора и может быть использован несколькими способами. Еще 4 (номера 8, 9, 10, 11) представляют собой свободные коллекторы и эмиттеры транзисторов с предельно допустимым током нагрузки 250 мА (в длительном режиме не более 200 мА). Они могут соединяться попарно (9 с 10, а 8 с 11) для управления мощными полевыми транзисторами (MOSFET-транзисторов) с предельно допустимым током 500 мА (не более 400 мА в длительном режиме).

Каково же внутренне устройство TL494CN? Схема ее показана на рисунке ниже.

Микросхема имеет встроенный источник опорного напряжения (ИОН) +5 В (№ 14). Он обычно используется в качестве эталонного напряжения (с точностью ± 1%), подаваемого на входы схем, потребляющих не более 10 мА, например, на вывод 13 выбора одно- или двухтактного режима работы микросхемы: при наличии на нем +5 В выбирается второй режим, при наличии на нем минуса напряжения питания – первый.

Для настройки частоты генератора пилообразного напряжения (ГПН) используют конденсатор и резистор, подключаемые к контактам 5 и 6 соответственно. И, конечно, микросхема имеет выводы для подключения плюса и минуса источника питания (номера 12 и 7 соответственно) в диапазоне от 7 до 42 В.

Из схемы видно, что имеется еще ряд внутренних устройств в TL494CN. Описание на русском языке их функционального назначения будет дано ниже по ходу изложения материала.

Конструкция микросхемы TL494CN

Описание на русском языке выводов ее корпуса приведено на рисунке, расположенном ниже.

Микросхема помещена в пластиковый (на это указывает литера N в конце ее обозначения) 16-контактный корпус с выводами pdp-типа.

Внешний вид ее показан на фото ниже.

Предельные параметры

Как и у любой другой микросхемы, у TL494CN описание в обязательном порядке должно содержать перечень предельно допустимых эксплуатационных характеристик. Дадим их на основании данных Motorola, Inc:

Следует отметить, что параметр 7 для микросхемы TL494IN несколько шире: от –25 до +85 °С.

Как усилить выходной сигнал?

Мощный МОП-транзистор в этой схеме управляется в пассивном режиме. Это не очень хорошо, но для целей тестирования и малой мощности вполне подходит. R1 в схеме является нагрузкой npn-транзистора. Выберите его в соответствии с максимально допустимым током его коллектора. R2 представляет собой нагрузку нашего силового каскада. В следующих экспериментах он будет заменен трансформатором.

Если мы теперь посмотрим осциллографом сигнал на выводе 6 микросхемы, то увидите «пилу». На № 8 (К1) можно по-прежнему видеть прямоугольные импульсы, а на стоке МОП-транзистора такие же по форме импульсы, но большей величины.

Функции выводов входных сигналов

Как и любое другое электронное устройство. рассматриваемая микросхема имеет свои входы и выходы. Мы начнем с первых. Выше уже было дан перечень этих выводов TL494CN. Описание на русском языке их функционального назначения будет далее приведено с подробными пояснениями.

Это положительный (неинвертирующий) вход усилителя сигнала ошибки 1. Если напряжение на нем ниже, чем напряжение на выводе 2, выход усилителя ошибки 1 будет иметь низкий уровень. Если же оно будет выше, чем на контакте 2, сигнал усилителя ошибки 1 станет высоким. Выход усилителя по существу, повторяет положительный вход с использованием вывода 2 в качестве эталона. Функции усилителей ошибки будут более подробно описаны ниже.

Это отрицательное (инвертирующий) вход усилителя сигнала ошибки 1. Если этот вывод выше, чем на выводе 1, выход усилителя ошибки 1 будет низким. Если же напряжение на этом выводе ниже, чем напряжение на выводе 1, выход усилителя будет высоким.

Он работает точно так же, как и № 2. Зачастую второй усилитель ошибки не используется в TL494CN. Схема включения ее в этом случае содержит вывод 15 просто подключенный к 14-му (опорное напряжение +5 В).

Он работает так же, как и № 1. Его обычно присоединяют к общему № 7, когда второй усилитель ошибки не используется. С выводом 15, подключенным к +5 В и № 16, подключенным к общему, выход второго усилителя низкий и поэтому не имеет никакого влияния на работу микросхемы.

Этот контакт и каждый внутренний усилитель TL494CN связаны между собой через диоды. Если сигнал на выходе какого-либо из них меняется с низкого на высокий уровень, то на № 3 он также переходит в высокий. Когда сигнал на этом выводе превышает 3,3 В, выходные импульсы выключаются (нулевая скважность). Когда напряжение на нем близко к 0 В, длительность импульса максимальна. В промежутке между 0 и 3,3 В, длительность импульса составляет от 50% до 0% (для каждого из выходов ШИМ-контроллера — на выводах 9 и 10 в большинстве устройств).

Служит для присоединения времязадающего конденсатора Ct, причем второй его контакт присоединяется к земле. Значения емкости обычно от 0,01 μF до 0,1 μF. Изменения величины этого компонента ведут к изменению частоты ГПН и выходных импульсов ШИМ-контроллера. Как правило здесь используются конденсаторы высокого качества с очень низким температурным коэффициентом (с очень небольшим изменением емкости с изменением температуры).

Для подключения врямязадающего резистора Rt, причем второй его контакт присоединяется к земле. Величины Rt и Ct определяют частоту ГПН.

Он присоединяется к общему проводу схемы устройства на ШИМ-контроллере.

Он замаркирован литерами VCC. К нему присоединяется «плюс» источника питания TL494CN. Схема включения ее обычно содержит № 12, соединенный с коммутатором источника питания. Многие ИБП используют этот вывод, чтобы включать питание (и сам ИБП) и выключать его. Если на нем имеется +12 В и № 7 заземлен, ГПН и ИОН микросхемы будут работать.

Это вход режима работы. Его функционирование было описано выше.

Функции выводов выходных сигналов

Выше они же были перечислены для TL494CN. Описание на русском языке их функционального назначения будет ниже приведено с подробными пояснениями.

На этой микросхеме есть 2 npn-транзистора, которые являются ее выходными ключами. Этот вывод – коллектор транзистора 1, как правило, подключенный к источнику постоянного напряжения (12 В). Тем не менее в схемах некоторых устройств он используется в качестве выхода, и можно увидеть на нем меандр (как и на № 11).

Это эмиттер транзистора 1. Он управляет мощным транзистором ИБП (полевым в большинстве случаев) в двухтактной схеме либо напрямую, либо через промежуточный транзистор.

Это эмиттер транзистора 2. В однотактном режиме работы сигнал на нем такой же, как и на № 9. В двухтактном режиме сигналы на №№ 9 и 10 противофазны, т. е. когда на одном высокий уровень сигнала, то на другом он низкий, и наоборот. В большинстве устройств сигналы с эмиттеров выходных транзисторных ключей рассматриваемой микросхемы управляют мощными полевыми транзисторами, приводимыми в состояние ВКЛЮЧЕНО, когда напряжение на выводах 9 и 10 высокое (выше ~ 3,5 В, но он никак не относится к уровню 3,3 В на №№ 3 и 4).

Это коллектор транзистора 2, как правило, подключенный к источнику постоянного напряжения (+12 В).

Это выход ИОН, также описанный выше.
