Ещё один обзор про мультиметр под брендом HoldPeak. Посмотрю, чем удивит девайс на этот раз.
Я перебрал множество брендов в своих обзорах. Но этот (бренд) удивил больше всех.
Для тех, кому интересно, в каком виде присылают.

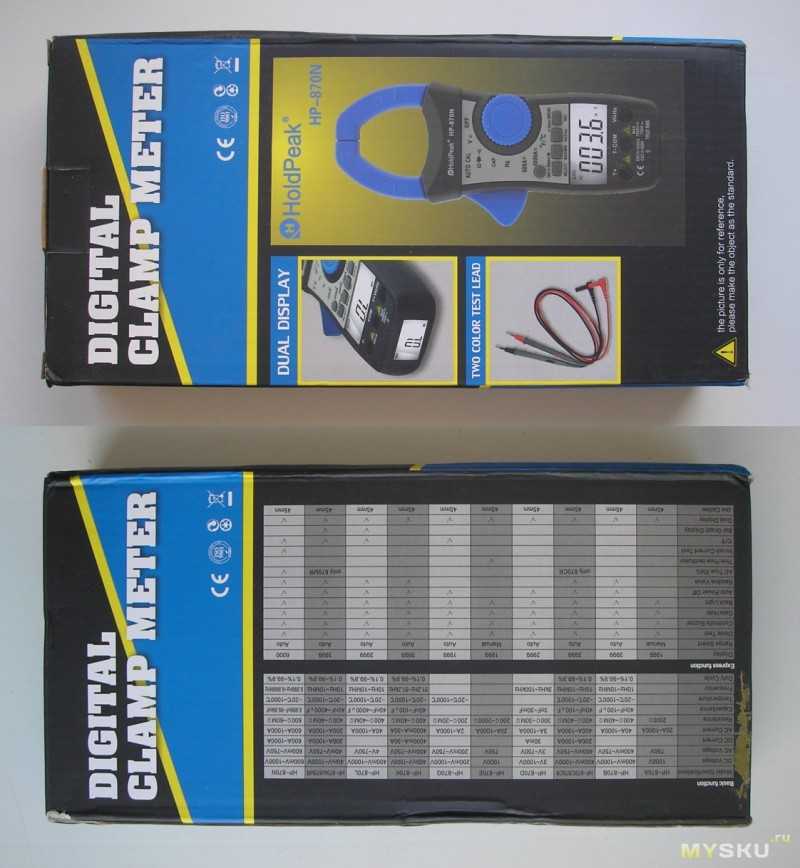

Картонная коробка именно под эту модель.
Всё оформление исключительно на английском.
Если внимательно вглядеться в надписи на тыльной стороне коробки, становятся понятны возможности различных моделей этой серии клещей (мультиметров).
Внутри коробки сумка.
Кроме самого прибора
в комплекте шли шнуры,
Инструкция (на английском) лежала в кармашке.
Полную версию можно посмотреть по ссылке:yadi.sk/i/OA7vXTFlrEYjB
Для тех, кому не нужна подробная информация, можно посмотреть на страницу магазина. Информация краткая, но понятная.
Заявленная погрешность измерений 0,5-3%. Многовато. Практика показывает, точность измерений на порядок выше. Позже проверю, насколько точно измеряют.
Размер клещей стандартный.
В руке прибор лежит удобно.
Механизм захвата клещей немного туговат.
На всякий случай взвесил. 311г без батарейки.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.
Впечатляет разрядность дисплея: 6000 отсчётов с плавающей точкой.
Питание от батареи 9V (6F22).
Чтобы добраться до батарейного отсека, необходимо открутить один полноценный винт.
В ответной части бронзовая втулка.
Батарейный отсек ничем не удивил. Здесь всё стандартно. Единственное, что уплотнительная резинка приклеена сбоку батарейного отсека, а не на крышке (как обычно). Элемент питания 9V(6F22) в комплектацию не входит.
Щупы мне понравились, провода мягкие. Длина чуть более 1м.
Контактные штыри не раздвигал. Контакт хороший.
Возможности прибора наглядно демонстрирует дисплей. Контрастность цифр на четыре балла.
Не все значки на дисплее используются. Аналоговой шкалы нет.
Не понравилось «стекло». Оно не совсем плоское. Всевозможные засветки – стандартное явление.
Но HoldPeak не может не удивить. У прибора два дисплея. Кроме основного, с торца есть ещё один (упрощённый вариант).
Очень удобно, когда измеряешь на вытянутой руке. Это «стекло» ещё более выпуклое. При падении света появляются блики на экране, мешая считыванию показаний.
При включенной подсветке этот недостаток нивелируется.
Выделю основные.1. Переключение функций («SELECT»).
а) В режиме измерения напряжения и силы переменного тока нажатием кнопки «SELECT» производится переключение между измерением постоянного и переменного сигнала.
б) Производится переключение между режимами измерения сопротивления, прозвонки цепей, проверки диодов.
в) В режиме измерения температуры производится переключение между градусами Цельсия и Фаренгейта. 2. Измерение минимальных и максимальных значений («MAX/MIN»).
а) Функция измерения минимальных и максимальных значений может использоваться в режиме измерения сопротивления, температуры, напряжения и силы тока.
б) Для отображения максимального значения в режиме измерения необходимо нажать кнопку «MAX/MIN».
в) Повторное нажатие на кнопку переводит прибор в режим измерения минимальных значений.
г) Следующее нажатие отображает значение MAX-MIN.
д) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «MAX/MIN» более 2 секунд.3. Режим фиксации данных «DH» (D. HOLD).
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «DH».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы. Подсветка дисплея.
Для её включения необходимо удерживать кнопку «DH» более 2 секунд. Через 15 секунд подсветка выключится.
4. « Hz/Duty»
Работает в режиме измерения частоты. Переключает на измерение скважности. Для этого достаточно нажать кнопку «Hz/Duty».
В режиме измерения переменного напряжения или силы тока можно измерить частоту и скважность (в сети, например). Для этого достаточно нажать кнопку Hz% во время измерения.5. А также «REL»
а) Переводит прибор в относительный режим измерений.
б) Во время измерения силы переменного тока при удержании более 2 секунд переводит в режим «INRUSH» current.
С помощью этой функции позволяет измерять броски тока при включении:
-бросок тока намагничивания при включении трансформатора (пусковой ток трансформатора, ударный ток намагничивания);
— пусковой ток двигателя;
— бросок зарядного тока конденсатора.
Эта функция может пригодиться при выборе автомата на линию.
Перехожу к разбору.
Для этого откручиваю 3 самореза, чтобы снять крышку. Дальше работаю по месту.
К магнитопроводу не добраться. Синие пластмасски склеены.
Внутри три подстроечных элемента. Расположены с обратной стороны платы. Подгонять показания (в случай чего) будет очень неудобно. Я их не трогал.
Пайка элементов схемы без замечаний. В составе только полноценные микросхемы. Можете рассмотреть всё детально.
Никаких МС типа «клякса» нет. В качестве «мозга» полноценная DTH0661L.
Отличительной особенностью мультиметра является наличие дублирующего дисплея с подсветкой.
Прибор я собираю.
Перехожу к определению точностных характеристик.
Определение метрологических характеристик. Информация не всем интересная
В режиме пищалка 1.00В.
Это реально измеренные показания.
Прибор может измерять частоту до 10МГц (по инструкции). По жизни никогда не пользовался. Но раз есть, проверю.
Для определения точности измерения подключал к прибору Will’TEK Stabilock 4032. Особо не напрягался. Прибор может выдавать калиброванные частоты, что очень удобно.
Все данные свёл в таблицу. ( Чувствительность прибора по частоте продублировал на Г3-112).
Точность показаний для клещей фантастическая.
А вот чувствительность прибора подкачала.
Прошу извинения за качество фото. Прибор стоИт в закутке помещения.
Может измерять частоту и выше (заявленной) 10МГц. Для измерения на высокой частоте сигнал пришлось даже задирать.
Может измерять скважность. Для этого достаточно нажать кнопку «Hz%/Duty» во время измерения частоты.
Может измерять температуру. Датчик температуры прилагается.
Температуру досконально проверить не смогу. Проверил в нескольких точках.
Температуру тела.
Сделал замер в кипящей воде: +98˚С.
Измерил температуру в комнате. Завышает на 1 градус.
Не совсем плохо, но и не совсем хорошо.
Температуру снега измерить не смогу. Снег давно кончился:)
Отличительной особенностью этого мультиметра является вычисление среднеквадратичного значения измеренного переменного напряжения (функция True RMS).
Достал вот такой приборчик из запасников. Интересен тем, что может выдавать сигналы различной формы. Выставил частоту 50Гц.
Сначала подал синусоиду.
Вот, что показал мультиметр в параллель с другим прибором True RMS (В7-78).
Здесь показания практически не отличаются.
Затем подал вот такой. Форму сигнала контролировал осциллографом. Входы/выходы приборов соединены параллельно.
Обычные мультиметры (погрешность больше8%) на таких формах сигнала начинают сильно врать.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
