ПРИНЦИП РАБОТЫ ОБЪЕКТИВА МИКРОСКОПА

Устройство современного светового микроскопа

Возможности
человеческого глаза
ограничены
приро­дой. Чувствительные рецепторы
зрительного нерва в сет­чатке имеют
сравнительно большой диаметр (несколько
микронов), и если лучи света от двух
точек, расположен­ных очень близко
друг от друга, попадают на один и тот же
рецептор, то изображение этих объектов
сливается и глаз не различает их как
две точки, т. е. глаз их не раз­решает.
Здоровый человеческий глаз на расстоянии
25 см от объекта формирует изображение
двух точек раздельно, если они находятся
друг от друга не ближе, чем 0,1 мм.
Наименьшее расстоя­ние между двумя
точками, изображение которых глаз
формирует раздельно, называется
разрешающим
рассто­янием.
Чем меньше разрешающее расстояние для
данно­го оптического прибора, тем
больше его разрешающая способность
(d).
Чтобы повысить разрешаю­щую способность
человеческого глаза, люди издавна
на­чали применять увеличительные
стекла (линзы). Факти­чески это были
первые простые микроскопы (от греч.mikros.

– малый, skopeo
— смотрю),

При
помощи микроскопов изучают морфологию
клеток микроорганизмов, проводят
первичную идентификацию ( от лат
identificare-
отождествление) исследуемых организмов,
наблюдают рост, развитие, характер
формирования микробных ассоциаций,
ценозов ( сообществ) в различных
субстратах.

Все
современные микроскопы принципиально
устрое­ны одинаково и фактически
представляют собой лишь «улучшенные»
модели старых. При изучении микробиологических
объектов применяют микроскопы разных
моделей Наиболее распространены МБИ-1,
МБИ-2, МБИ-6, МБИ-10 и учебные микроскопы
биологические рабочие ( МБР-1, МБР-1А).
Они состоят из механической части и
оптической системы.

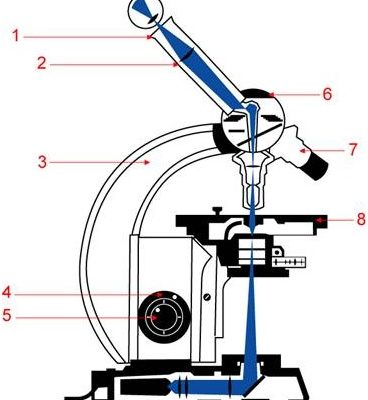

Механическая
часть микроскопа
МБР-3 ( рис.1) состоит из основания штатива
1, коробки с микромеханизмом 2,
тубусодержателя 4,
бинокулярной насадки 5, револьвера
объектива 6, предметного столика 3. Для
перемещения тубуса с обеих сторон
микроскоп снабжен макровинтом 14 и
микровинтом для тонкой фокусировки 11.
На правой рукоятке тонкой фокусировки
закреплен барабан со шкалой, разделенной
на 50 частей. Цена одного деления шкалы
барабана 0,002 мм. Один оборот барабана
соответствует перемещению тубуса на
0,1 мм. Общая величина перемещения тубуса
от упора до упора равна 2,2-2,4 мм. Перемещение
тубуса рукояткой макровинта возможно
в пределах 50 мм.

Предметный
столик имеет центровку при помощи винтов
19 и взаимно перпендикулярное перемещение
препарата. Перемещение в продольном
направлении осуществляется вращением
рукоятки 12, в поперечном – рукоятки
18. Отсчет перемещения в обоих направления
может производиться по шкалам и нониусу
с точностью до 0,1 мм. Верхняя часть
тубусодержателя заканчивается головкой
15, служащей для крепления револьвера и
тубуса .

Оптическая
система микроскопа
включает окуляры 10, объективы 9 и
осветительное устройство, предназначенное
для освещения рассматриваемого объекта
Все части оптической системы строго
центрированы относительно друг друга.
Главной частью микроскопа являются
объективы ( от лат.objectum
– предмет), представляющие собой систему
линз Из них лишь одна, так называемая
фронтальная ( наружная линза, обращенная
плоской стороной к препарату),
производит увеличение.
Все остальные корригируют изображение
и поэтому называются коррекционными.

Объективы
бывают двух систем: ахроматы и апохроматы.
Ахроматы устроены проще, но име­ют
ряд недостатков, ко­торые устранены
в более сложных апохроматических
объективах. При применении объективов
апохроматов достигается полная ясность
изобра­жения и устраняется хроматическая
аберра­ция. Последнее особен­но
важно при микроско­пии цветных
объектов. Все объективы (ахрома­ты и
апохроматы) разделяются на сухие и
иммерсионные. Если между объективом и
рассматриваемым препаратом находится
воздух, то подобный объектив — сухой.
Если же объектив погружен в жид­кость,
заполняющую пространство между его
фронтальной линзой и препаратом, то
подобный объектив называется погруженным,
или иммерсионным.

Иммерсионные
объективы имеют преимущество перед
сухими. При микроскопии с помощью сухой
системы световые лучи, идущие от зеркала
через конденсор 8 в объектив, проходят
через неоднород­ные среды, различающиеся
показателями преломления. Так, из
воз­духа (показатель преломления 1,0)
пучок световых лучей попадает в стекло
(показатель преломления 1,52), затем опять
в воздух и, наконец, во фронтальную линзу
объектива. При каждом из этих переходов
часть лучей, преломляясь на границе
разнородных сред, отклоняется в сторону
и не попадает в объектив (рис. 2). В
результате поле зрения освещается
недостаточно, что особенно важно при
пользова­нии сильными системами, где
очень малы фронтальные линзы. Чтобы
избежать этого, объектив погружают в
каплю жидкости (им­мерсионное масло,
вода), показатель преломления которой
близок к показателю преломления стекла.
Вторую каплю той же жидкости наносят
на конденсор. Таким образом,
конденсор, жидкость, препа­рат,
жидкость и объектив представляют собой
единую систему, не вызывающую
отклонения светового
луча.

Иммерсионные
объективы на оправе имеют черную круговую
нарезку и обозначение: I-
immersion
(иммерсия); HI
–homogen
immersron
— (однородная иммерсия), OI-oil
immersion,
МИ-масляная иммерсия или ВИ- водная
иммерсия.

Характеристика
объектива состоит из его собственного
увеличения, фокусного расстояния и
численной апертуры. Собственное
увеличение объектива ( V
) определяют по формуле: V
= I/f
, где I
— оптическая длина тубуса или расстояние
между фокальной плоскостью объектива
и плоскостью изображения, составляющее
для разных объективов 128-180 мм, f
— фокусное расстояние объектива. Чем
меньше фокусное расстояние, тем сильнее
объектив, больше его собственное
увеличение. Так, объективы с увеличением
х8, х40, х90 имеют соответственно рабочие
расстояния 13,8; 0,6 и 0,12 мм. В зависимости
от того, с каким объективом работаешь,
для его фокусировки выбирается
макрометрический или микрометрический
винт. На корпусе объектива выгравированы
обозначения собственного увеличения
( х8, х20, х40, х90) и численная апертура.
Численная апертура – произведение
показателя преломления среды на синус
половины отверстного угла ( рис 3 ), для
объектива это характеризующий угол,
под которым еще может входить в объектив
наклонный луч.

Окуляры
( от лат.okularus
–глазной) состоят из двух плоско-выпуклых
линз (собирающей и глазной). Окуляр
служит непосредственным продолжением
«линз» (хрусталиков ) глаз человека.
Окуляры увеличивают изображение,
получаемое с помощью объектива, в 5-10-15
раз. Такие простые окуляры, чаще всего
Гюйгенса или Рамсдена, обычно применяют
с ахроматическими объективами. При
работе с апохроматами нужно применять
специальные, так называемые компенсационные,
окуляры. В этих окулярах линзы подобраны
таким образом, что они дают хроматическую
ошибку, обратную остаточному хроматизму
апохромата и потому ее компенсирующую.
Назначение окуляра – прямое мнимое
увеличение действительного обратного
и увеличенного изображения, которое
дает объектив. На оправе окуляра
гравируется цифра, показывающая, во
сколько раз данный окуляр повышает
собственное увеличение объектива.

В
окуляре может быть вмонтирована
специальная указка, с помощью которой
можно обратить внимание исследователя
на какой-нибудь из находящихся в поле
зрения объект или часть объекта. Для
этого перемещают предметный столик
таким образом, чтобы исследуемый объект
был на кончике указки.

Осветительное
устройство (или осветительный аппарат
Аббе) составляют зеркало, ирис-диафрагма
и конденсор (рис. 3). Оправа зеркала
вмонтирована в специальной вилке,
благодаря чему оно может вращаться в
двух взаимно перпендикулярных
направлениях. Одна из отражающих
поверхностей зеркала плоская, другая
вогнутая.

Ирис-диафрагма,
сокращаясь по типу зрачка, позво­ляет
регулировать величину светового пучка,
поступающего в кон­денсор. Это важно
потому, что светосила (апертура) конденсора
всегда должна быть немного меньше, чем
у объектива.

Конденсор
представляет собой систему линз,
вмонтированных в коническую металлическую
оправу. Чем больше линз, тем больше
светосила конденсора. Для получения
отчетливого изображения не­обходимо,
чтобы препарат оказался в фокусе
конденсора. С этой целью конденсор
передвигается в вертикальном направлении
в пре­делах 20 мм.

Учебное пособие

Основы сканирующей зондовой микроскопии.

Как работает микроскоп

В работе микроскопа присутствует тот же принцип, что и в телескопе-рефлекторе. В телескопе лучи света, когда проходят через стекло или стеклянную линзу, преломляются под определённым углом. Телескоп собирает параллельные лучи воедино в точку фокуса, откуда с помощью окуляра мы можем её видеть. Что касается микроскопа, то тут очень схожий принцип действия. Сперва расходящийся пучок света становится параллельным, после чего преломляется в окуляре, чтоб наблюдающий мог разглядеть картинку.

Классификация

Наиболее широко бинокуляры используются для исследования неоднородностей поверхности твёрдых непрозрачных тел, таких как горные породы, металлы, ткани; в микрохирургии и пр.

Металлографические микроскопы

Световая, или оптическая, микроскопия — это один из основных методов исследования частиц, неразличимых человеческим глазом. Данный метод имеет широкое распространение в медицине, фармакологии, биологии, металлографии, криминалистике и других сферах.

Увеличение изображения в световом микроскопе обеспечивается системой собирательных линз, расположенных в окуляре и объективе.

Световой микроскоп — оптический прибор, позволяющий рассмотреть мелкие детали.

Люминесцентные микроскопы

При работе люминесцентных микроскопов используются свойства флюоресцентного излучения, то есть способность некоторых объектов и красителей испускать свечение при облучении их ультрафиолетом или другими коротковолновыми лучами света.

Люминесцентный микроскоп снабжен мощным источником освещения с большой поверхностной яркостью, максимум излучения которого находится в коротковолновой области видимого спектра, системой светофильтров, а также интерференционной светоделительной пластинкой, применяемой при возбуждении люминесценции падающим светом. В современных люминесцентных микроскопах применяются специальные флюоресцирующие или ферментные метки, за счет чего удалось существенно уменьшить размеры оборудования. Подобные приборы особенно эффективны при исследованиях крови, клеток костного мозга, антигенных анализах.

Металлографические микроскопы предназначены для изучения структуры поверхности непрозрачных материалов, в первую очередь металлов и сплавов. Подобные исследования производятся в отраженном свете. Для получения желаемого эффекта используются специальные системы линз и зеркал. Металлографические микроскопы по своей конструкции могут быть прямыми или инвертированными, а также портативными. Наиболее эффективными являются современные цифровые модели, позволяющие производить максимально точные исследования поверхности изучаемых объектов. Подобные приборы применяются в металлургии, машиностроении, археологии, геологии и т.д.

Разновидности методов световой микроскопии

Выбор метода оптической микроскопии определяется особенностями объектов и целью исследования.

Светлое поле в потоке проходящего света

Данный метод основан на принципе прохождения потока света через образец. Предмет частично поглощает и рассеивает попадающие на него лучи, что позволяет сформировать изображение.

Светлое поле в потоке — метод, который построен на принципе прохождения света.

Светлопольную микроскопию применяют для изучения окрашенных тканей животных и растений, тонких шлифов и др. Для прохождения светового пучка препарат должен быть прозрачным.

Косое освещение

Данный метод является разновидностью микроскопии светлого поля. Чтобы выявить рельеф и сделать изображение более контрастным, поток направляют под большим углом к образцу.

Светлое поле в отраженном свете

Светопольная микроскопия в отраженном свете позволяет исследовать поверхности непрозрачных предметов (сплавов, покрытий, руд и др.). Свет падает на образец сверху, а основная оптическая система исполняет роль объектива и конденсора.

Светлое поле в отраженном свете позволяет исследовать поверхности непрозрачных предметов.

Изображение формируется за счет того, что элементы поверхности по-разному отражают и рассеивают попадающие лучи. Травление дает возможность изучить не только дефекты, но и микроструктуру и фазовый состав образца.

Темное поле

Метод темного поля предназначен для изучения прозрачных образцов, которые не абсорбируют свет. Специальный конденсор направляет лучи так, что они формируют полый конус, в центре которого находится объектив. Таким образом, большая часть лучей не попадает в оптическую систему.

Изображение представляет собой темное поле с небольшими светлыми включениями, которые формируются за счет рассеяния света частицами препарата.

Ультрамикроскопия

Метод ультрамикроскопии является разновидностью темнопольного. Для исследования образцов используют сильные источники света, а лучи направляют перпендикулярно предметному столу. Эффект рассеяния волн позволяет обнаружить частицы менее 10 нм.

Ультрамикроскопия — метод наблюдения и анализа коллоидных частиц.

Фазовое контрастирование

Метод фазового контраста позволяет изучать прозрачные и неокрашенные образцы. При малом различии в коэффициенте преломления изображение нельзя получить ни на светлопольном, ни на темнопольном микроскопе, поскольку разница в поглощении и рассеянии света будет минимальной.

Однако при прохождении через образец волна приобретает фазовый рельеф, который фиксируется специальным объективом. В изображении он отображается как различие в яркости элементов.

Аноптральный контраст

Данная методика является подвидом фазовой микроскопии. На иммерсионную линзу наносят кольцо из сажи, которое пропускает 10% лучей и совпадает с контуром кольцевой диафрагмы конденсора. При отсутствии образца амплитуда световых волн уменьшается на 90%.

Проходя через среды разной плотности, лучи дифрагируют, в результате чего их амплитуда остается неизменной.

За счет этого поле исследования получается темным, а частицы образца — светлыми.

Поляризационный метод

Анализ анизотропных материалов проводят в свете, пропущенном через специальную фильтрующую пластинку. При прохождении через образец плоскость поляризации лучей меняется.

По разнице между начальными и конечными характеристиками волн определяют количество оптических осей, их ориентацию и др.

Интерференционная микроскопия

Интерференционный метод основан на параллельном прохождении 2 лучей через предметный столик и мимо него. В окуляре микроскопа когерентные волны соединяются и интерферируют между собой.

При прохождении через образец первый луч запаздывает по фазе, что влияет на результирующую амплитуду и яркость изображения.

Люминесценция или флуоресценция

Принцип люминесцентной микроскопии основан на том, что некоторые образцы испускают видимый свет после облучения ультрафиолетом. Перед исследованием препараты обрабатывают флуоресцирующими антисыворотками, порошками или маркерами.

Волны ультрафиолетового спектра применяют для повышения разрешающей способности микроскопа. Для изучения препаратов, которые не испускают видимый свет после воздействия УФ-лучей, используют фотокамеры и кварцевые линзы.

Световой микроскоп – это оптический прибор, позволяющий получить увеличенное изображение трудноразличимых невооруженным глазом или вообще невидимых объектов (либо деталей их структуры). В общем случае микроскоп состоит из штатива, предметного столика и подвижного тубуса с окуляром и объективом. Современные приборы оснащаются также специальной осветительной системой.

Микроскопы широко используются в самых разных отраслях промышленности, в области образования и науки, для проведения экспертиз. В зависимости от своего предназначения и конструктивных особенностей световые микроскопы подразделяются на металлографические, биологические, криминалистические, люминесцентные, поляризационные, инвертированные, стереомикроскопы и моновидеомикроскопы.

Инвертированные микроскопы

Инвертированные микроскопы отличаются тем, что их объективы находятся под исследуемым предметом. Это позволяет работать с достаточно большими по своему объему объектами, а также использовать специальную лабораторную посуду и инструменты. При этом инвертированные микроскопы могут быть биологическими, люминесцентными, металлографическими и пр. Подобные приборы широко используются при различных научных и лабораторных исследованиях в микробиологии, медицине, машиностроении, микроэлектронике и т.д.

Устройство микроскопа

Оптическая система микроскопа состоит из основных элементов — объектива и окуляра. Они закреплены в подвижном тубусе, расположенном на металлическом основании, на котором имеется предметный столик.

В современном микроскопе практически всегда есть осветительная система (в частности, конденсор с ирисовой диафрагмой), макро- и микро- винты для настройки резкости, система управления положением конденсора.

В зависимости от назначения, в специализированных микроскопах могут быть использованы дополнительные устройства и системы.

Объективы

Может быть сухой и масляной. а)сухая: показатель преломления равен 1; б)масляная: используется при работе с мелкими объектами, показатель преломления равен 1,33 Иммерсионное масло добывают из деревьев

Окуляры

В первых микроскопах исследователи вынуждены были пользоваться естественными источниками света. Для улучшения освещённости стали использовать зеркало, а затем — и вогнутое зеркало, с помощью которого на препарат направляли лучи солнца или лампы. В современных микроскопах освещение регулируют с помощью конденсора.

Конденсор

Предметный столик выполняет роль поверхности, на которой размещают микроскопический препарат. В разных конструкциях микроскопов столик может обеспечить координатное движение препарата в поле зрения объектива, по вертикали и горизонтали, или поворот препарата на заданный угол.

Вспомогательные приспособления

Первые наблюдения в микроскоп производились непосредственно над каким-либо объектом (птичье перо, снежинки, кристаллы и т. п.). Для удобства наблюдения в проходящем свете, препарат стали размещать на стеклянной пластинке (предметное стекло). Иногда эту пластинку делали с лункой — для размещения объекта в капле воды. Позже препарат стали закреплять тонким покровным стеклом, что позволило создавать коллекции образцов, например, гистологические коллекции.

Строение светового микроскопа

В зависимости от комплектации световые микроскопы могут быть как самыми примитивными (например, которые используются в кабинетах физики в школе), так и состоять из сложных систем современного образца.

Из чего же состоит световой микроскоп? По структуре световой микроскоп имеет такие основные части:

Объект исследования получается увеличенным именно благодаря совместному воздействию таких структур микроскопа как: окуляр, объектив и зеркало. Технические аспекты обеспечивают все остальные составляющие микроскопа.

Благодаря окуляру, который находится в верхней части микроскопа, человеческий глаз наблюдает объект. В состав окуляра входят несколько увеличительных линз, заключенных в оправу. Нижняя линза окуляра отвечает за фокусировку объекта исследования, а верхняя линза обеспечивает процесс наблюдения. Окуляры обладают сравнительно малой степенью увеличения.

Важным параметром в выборе окуляра микроскопа является вынос зрачка, расстояние между глазом и отверстием окуляра. Если специалист будет работать с микроскопом в очках, то стоит выбирать микроскоп с большим выносом, равным 10-20 мм.

Трубка в форме цилиндра, к которой крепится окуляр, называют тубусом. В верхней части тубуса расположен окуляр, а в нижней части – устройство для крепления объективов. Движение тубуса обеспечивается винтами на штативе микроскопа. Такое движение тубуса определяет возможность контролировать расстояние до объекта исследования на предметном столике.

Метод световой микроскопии

Предельная разрешающая способность человеческого глаза составляет около 0,1 мм. Это понятие отражает минимальное расстояние, на котором 2 соседние точки определяются как отдельные объекты. Микрочастицы, клеточные структуры и дефекты поверхности имеют размер менее 100 мкм, поэтому для их исследования требуется специальное оборудование.

Историческая справка

Первые оптические микроскопы были изобретены в XVI-XVII вв. Первым, кто заметил увеличительный эффект комбинации из нескольких линз, был венецианский врач Джироламо Фракасторо. В 1609 г. Галилео Галилей представил собственный вариант прибора с 2 стеклами: выпуклым и вогнутым. Первое устройство называлось оккиолино (occhiolino).

Через 10 лет после этого голландский ученый Корнелиус Дреббель усовершенствовал конструкцию, использовав для объектива 2 выпуклые линзы.

Практическое применение микроскопа началось с конца XVII в., когда Антони Ван Левенгук использовал собственное оптическое устройство для исследования биологических структур. Его микроскоп содержал всего одно мощное стекло, что уменьшало количество дефектов картинки.

Приборы Левенгука позволяли увеличить изображение в 275 раз и рассмотреть строение бактерий, дрожжей, эритроцитов, одноклеточных микроорганизмов и насекомых.

Методы микроскопии выбираются в зависимости от характера и свойств изучаемых объектов.

В течение следующих столетий конструкция оптического микроскопа непрерывно совершенствовалась. Несмотря на то, что в первой половине XX в. были изобретены электронные приборы, которые позволяли рассмотреть нанообъекты, световой метод не теряет своей популярности. В 2006 г. группа немецких ученых разработала оптическое устройство под названием наноскоп, которое обладает разрешающей способностью 10 нм.

Подробно о принципе действия

Принцип работы оптического микроскопа основывается на прохождении прямого или отраженного луча света через систему линз.

Объектив прибора содержит до 14 стекол. При прохождении светового пучка через эту часть устройства изображение увеличивается до 100 раз, а при прохождении окуляра — в 20-24 раза. Выпуклые и вогнутые стекла позволяют сфокусировать картинку на сетчатке или приспособлениях для документирования информации.

Видимое излучение, которое создает осветительная система прибора, ограничивают несколькими диафрагмами. Это повышает четкость изображения.

Увеличивающие линзы имеют 2 дефекта. Сферическая аберрация мешает фокусировать сразу все поле исследования, а хроническая приводит к появлению яркой каймы по контуру изображения. Чтобы компенсировать дефекты, окуляр и объектив оснащаются корригирующими стеклами.

Поляризационные микроскопы

Поляризационные микроскопы относятся к наиболее сложным в технологическом плане типам оптического оборудования. Они используются для исследования материалов, обладающих нестандартными (анизотропными) оптико-кристаллическими свойствами. В процессе работы формируется поляризованный световой поток, который облучает изучаемый образец. Поляризованные микроскопы наиболее широко применяются в минералогии, кристаллографии, петрографии, а также при проведении гематологических, гистологических и других медицинских и микробиологических исследований.

Криминалистические микроскопы

Криминалистические микроскопы предназначены для одновременного сравнительного анализа двух объектов. Подобные экспертизы позволяют выявить идентичность таких предметов, как волосы, гильзы, пули, волокна, нитки, ткани и пр. Для исключения возможных ошибок сегодня широко применяется дополнительное цифровое оборудование и программное обеспечение. Криминалистические микроскопы могут использоваться в комплексе с фото- и видеокамерами и персональными компьютерами.

Где применяется

Методы световой микроскопии применяют в следующих областях науки и промышленности:

<img class="img-fluid" src="https://biocommerce.ru/wp-content/uploads/2020/09/primenyaetsya

.jpg» title=»»>

Световая микроскопия применяется в медицине и биологии.

Камера для оптического микроскопа

В настоящее время уже довольно широко используются ССД-камеры, которые позволяют создавать цифровое изображения исследуемого материала, что просто уже исключает необходимость в применении каких- либо дополнительных линзах.

Как устроен микроскоп? В качестве примера можно рассмотреть строение светового микроскопа. Он состоит из таких частей:

Станина (или основание) — это своего рода штатив, на котором крепится всё устройство микроскопа. От её устойчивости и массы зависит качество наблюдений.

В роли осветителей могут выступать зеркальце или лампы, предназначенные для верхней либо нижней подсветки. Простейший осветитель в виде зеркальца располагается под предметным столиком микроскопа.

Предметный столик находится между объективом (объективами) микроскопа и осветителем. На него помещают стёклышко с готовым лабораторным препаратом. Стекло фиксируют специальными зажимами.

Конденсор и диафрагма — устройства, которые есть в микроскопах более сложных моделей. С помощью диафрагмы (как и в фотоаппарате) наблюдатель изменяет и регулирует интенсивность освещения, которое поступает к объекту. Конденсор представляет собой специальную систему линз, с помощью которой можно управлять размером и фокусировкой пучка света, проходящего через объект.

Перед покупкой микроскопа следует изучить, как устроен простой инструмент и познакомиться с ним поближе, чтобы знать, какой микроскоп подходит именно для ваших целей.

Как работает оптический микроскоп?

Принцип работы оптического микроскопа достаточно прост: расходящийся пучок света проходит сквозь образец, полученное изображение увеличивается объективом, преломляется для поступления в тубус окуляра, где увеличивается еще раз. После этого пучок света поступает на сетчатку глаза, формируя картинку.

Устройство и принцип работы микроскопа может немного отличаться для разных моделей. Например, в профессиональных электронных приборах через образец проходит пучок электронов, который улавливается особыми магнитными линзами. Однако основной принцип работы микроскопа остается неизменным.

Сканирующая туннельная микроскопия.

Оптический микроскоп состоит из следующих элементов:

<img class="img-fluid" src="https://biocommerce.ru/wp-content/uploads/2020/09/ustrojstvo
.jpg» title=»»>

Устройство светового микроскопа.

Некоторые модели прибора оборудованы дополнительными объективами, системами записи и передачи информации.

Сравнение электронного и светового микроскопа

Цифровые микроскопы – это лишь оборудование, которое выводит получаемое изображение из оптического микроскопа на экран монитора компьютера, при помощи чего исследователь может детально рассмотреть нюансы объекта. А электронный микроскоп имеет совершенно иной метод получения изображения: через объект проходят не световые лучи, а электроны, которые, ударяясь о поверхность объекта, формируют нюансы его поверхности и структурных особенностей. Они строят геометрический образ изучаемого объекта.

Моно-, бино- и тринокулярные микроскопы

Изображение, сформированное объективом, может быть непосредственно подано в окуляр или разделено на несколько идентичных изображений. Микроскопы без деления называются монокулярными, в них смотрят одним глазом. Удобство наблюдения двумя глазами предопределило широкое распространение бинокулярных микроскопов с двумя идентичными окулярами. Кроме того, микроскоп может оснащаться фотоаппаратурой, которая может монтироваться либо вместо штатных окуляров, либо в отдельный оптический порт. Такие микроскопы именуются тринокулярными.

Некоторые микроскопы позволяют освещать объект через объектив микроскопа. В этом случае используется специальный объектив, выполняющий также функции конденсора света. В оптическом тракте микроскопа устанавливается полупрозрачное зеркало и порт источника света. Чаще всего такой механизм освещения используется при люминесцентной микроскопии в ультрафиолетовых лучах.

Оптическая схема современного стереомикроскопа. A — объектив B — поворачивающиеся объективы C — регулятор увеличения D — внутренний объектив E — призма F — оборачивающая система линз G — окулярная сетка H — окуляр

Стереомикроскопы предназначены для тонких работ под микроскопом, например в часовом деле, микроэлектронике, микромоделизме, нейрохирургии и т. п. Для таких работ нужно правильно оценивать положение наблюдаемых объектов под микроскопом в трёх координатах, для чего требуется стереовидение, большая глубина резкости (глубина зрения) и значительное пространство под объективом для работы. Стереомикроскопы имеют невысокое увеличение (несколько единиц или десятков), большое рабочее расстояние объектива (расстояние от оптики до точки наблюдения, обычно несколько сантиметров), в них нет регулируемых столиков и встроенных систем освещения. Для удобства работы стереомикроскоп не «переворачивает» изображение. Объектив стереомикроскопа чаще всего несменный.

В инвертированном микроскопе образец наблюдается снизу

При отражении света от объектов его поляризация может изменяться. Чтобы визуально выявить такие объекты, их освещают поляризованным светом, полученным после специального поляризационного фильтра. Отразившись, свет проходит через оптический тракт поляризационного микроскопа, в котором установлен второй поляризационный фильтр. Таким образом, через эту пару фильтров пройдет только тот свет, который соответствующим образом изменит свою поляризацию при отражении от наблюдаемого препарата. Остальные участки препарата окажутся затемнены.

Люминесцентные (флуоресцентные) микроскопы

Люминесцентный микроскоп Альтами ЛЮМ 1. Чёрная коробочка позади микроскопа — источник ультрафиолета

Некоторые вещества обладают люминесцентными свойствами, то есть способны излучать свет одной длины волны при облучении другой. Люминесцентные или флуоресцентные микроскопы — это микроскопы, снабжённые осветителем с контролируемой длиной волны для наблюдения свечения таких препаратов. Поскольку свечение возникает со стороны освещения, максимально эффективна подсветка со стороны наблюдателя, то есть прямо через объектив микроскопа, что успешно реализуется в таких микроскопах. Кроме того, микроскопы, предназначенные для работы в ультрафиолетовом диапазоне снабжаются специальными объективами, пропускающими ультрафиолет и не имеющими собственной паразитной люминесценции в ультрафиолете. Такие объективы маркируются FLUOR или аналогично. Флуоресцентные микроскопы часто бывают конфокальными, кроме того, для них реализованы технологии субдифракционного разрешения. Такие микроскопы широко применяются для проведения биологических исследований.

Измерительные микроскопы служат для точного измерения угловых и линейных размеров наблюдаемых объектов. Для оценки размеров в оптическом тракте микроскопа имеется образцовый рисунок (штриховка или другие знаки) с известным проецируемым размером. Используются в лабораторной практике, в технике и машиностроении.

Моновидеомикроскопы

Моновидеомикроскопы предназначены для получения видеоизображения наблюдаемых объектов с возможностью вывода на экран, записи и последующего анализа информации. При этом конструктивно устройство является объективом для камеры. Для эффективной работы моновидеомикроскопы можно дополнительно комплектовать необходимыми аксессуарами (предметными столами, линзами, фильтрами, осветителями, адаптерами).

Главные способы работы с микроскопом

Метод светлого поля в проходящем свете применяется для того, чтоб изучить прозрачные объекты с различными неоднородными составляющими. Это могут быть срезы растительной и животной ткани, отдельные минералы, а также самые простые микроорганизмы в жидкости. Конденсор, а также источник света стоят боле низко, чем предметный стол. Картинку объекта формирует световой луч, который проходит сквозь прозрачную часть и поглощается составными частями с более высокой оптической плотностью. Если есть необходимость увеличить контрастность картинки, то могут добавляться красители, степень концентрации которых увеличивается с плотностью участка объекта.

Светлое поле в отраженном свете необходимо для того, чтоб разглядеть непрозрачные объекты, и всевозможные объекты, из которых нет возможности взять образец для создания полупрозрачных препаратов. Свет на объект исследования проходит как правило, сквозь объектив, который в этом варианте ещё и служит своеобразным конденсором.

Способ темнопольный и косого освещения применяются для изучения объектов с чрезвычайно низкой контрастностью, таких как прозрачные живые клетки. Свет для изучения предмета подают не снизу, а сбоку, из-за чего появляются тени, благодаря которым становятся явными плотные части. Если освещение конденсора переместить так, чтоб его свет не попадал на объектив, а образец освещался лучами сбоку, можно увидеть белый объектив на черном фоне. Оба данных способа подходят исключительно для таких приборов, в которых можно относительно оси оптики менять расположение конденсора.

Микроскоп – одно из самых важных изобретений в истории человечества. Сегодня этот оптический прибор купить для домашних исследований, обучения и досуга очень легко. Чтобы ваши наблюдения были максимально информативными, важно понимать суть работы микроскопа. Это поможет правильно готовить его к наблюдениям и использовать все возможности устройства.

Реплика однолинзового микроскопа Левенгука

Невозможно точно определить, кто изобрёл микроскоп. Считается, что голландский мастер очков Ханс Янсен и его сын Захарий Янсен изобрели первый микроскоп в 1590 г., но это было заявление самого Захария Янсена в середине 17 века. Дата, конечно, не точна, так как оказалось, что Захарий родился около 1590 году. Возможность скомбинировать две линзы так, чтобы достигалась большее увеличение, впервые предложил в 1538 году знаменитый врач из Вероны Джироламо Фракасторо. Другим претендентом на звание изобретателя микроскопа был Галилео Галилей. Он разработал «occhiolino» («оккиолино»), или составной микроскоп с выпуклой и вогнутой линзами в 1609 году. Галилей представил свой микроскоп публике в Академии деи Линчеи, основанной Федерико Чези в 1603 году. Изображение трёх пчёл Франческо Стеллути было частью печати Папы Урбана VII и считается первым опубликованным микроскопическим символом (см. « Stephen Jay Gould, The Lying stones of Marrakech, 2000»). Десятью годами позже Галилея, Корнелиус Дреббель изобретает новый тип микроскопа, с двумя выпуклыми линзами. Кристиан Гюйгенс, другой голландец, изобрёл простую двухлинзовую систему окуляров в конце 1600-х, которая ахроматически регулировалась и, следовательно, стала огромным шагом вперёд в истории развития оптики (Гюйгенс разработал окуляр для телескопа). Окуляры Гюйгенса производятся и по сей день, но им не хватает широты поля обзора, а расположение окуляров при микроскопии неудобно для глаз по сравнению с современными широкообзорными окулярами. В 1665 г. англичанин Роберт Гук сконструировал собственный микроскоп и опробовал его на пробке. В результате этого исследования появилось название «клетка». Антони ван Левенгук (1632—1723) считается первым, кто сумел привлечь к микроскопу внимание биологов, несмотря на то, что простые увеличительные линзы уже производились с 1500-х годов, а увеличительные свойства наполненных водой стеклянных сосудов упоминались ещё древними римлянами (Сенека). Изготовленные вручную, микроскопы Левенгука представляли собой относительно небольшие изделия с одной очень сильной линзой. Они были неудобны в использовании, однако позволяли очень детально рассматривать изображения лишь из-за того, что не перенимали недостатков составного микроскопа (несколько линз такого микроскопа удваивали дефекты изображения). Понадобилось около 150 лет развития оптики, чтобы составной микроскоп смог давать такое же качество изображения, как простые микроскопы Левенгука. Так что, хотя Антони ван Левенгук был великим мастером микроскопа, он не был его изобретателем вопреки широко распространённому мнению.
